استقصاء الغلاف الجوي لـ WASP-69 b باستخدام
مطيافية العبور منخفضة وعالية الاستبانة

S. Khalafinejad استقصاء الغلاف الجوي لـ WASP-69 b باستخدام مطيافية العبور منخفضة وعالية الاستبانةاستقصاء الغلاف الجوي لـ WASP-69 b باستخدام مطيافية العبور منخفضة وعالية الاستبانةاستقصاء الغلاف الجوي لـ WASP-69 b باستخدام مطيافية العبور منخفضة وعالية الاستبانةاستقصاء الغلاف الجوي لـ WASP-69 b باستخدام مطيافية العبور منخفضة وعالية الاستبانة K. Molaverdikhani 1122 J. Blecic 3344 M. Mallonn 55 L. Nortmann 66 J. A. Caballero 77 H. Rahmati 88 A. Kaminski 11 S. Sadegi 1122 E. Nagel 991010 L. Carone 22 P. J. Amado 1111 M. Azzaro 1212 F. F. Bauer 1111 N. Casasayas-Barris 1313 S. Czesla 99 C. von Essen 14141515 L. Fossati 1616 M. Güdel 1717 Th. Henning 22 M. López-Puertas 1111 M. Lendl 16161818 T. Lüftinger 17171919 D. Montes 2020 M. Oshagh 21212222 E. Pallé 21212222 A. Quirrenbach 11 S. Reffert 11 A. Reiners 66 I. Ribas 23232424 S. Stock 11 F. Yan 66 M. R. Zapatero Osorio 2525 M. Zechmeister 66

(استُلم في dd أبريل 2021 / قُبل في dd الشهر 2021)

يُعدّ النظر في مطيافية العبور منخفضة وعالية الاستبانة معًا أمرًا أساسيًا للحصول على صورة شاملة لأغلفة الكواكب الخارجية الجوية. ففي دراسات أطياف العبور، تُرسَّخ معلومات المتصل جيدًا باستخدام الأطياف منخفضة الاستبانة، في حين تُقيَّد أشكال الخطوط المنفردة على أفضل وجه بواسطة الرصد عالي الاستبانة. نهدف في هذا العمل إلى دمج مطيافية العبور عالية الاستبانة مع منخفضة الاستبانة لوضع قيود أشد على المعلمات الفيزيائية للأغلفة الجوية. نعرض تحليل ثلاثة عبورات أولية للكوكب WASP-69 b في قناة الضوء المرئي (VIS) لأداة CARMENES ونجري تحليلًا مشتركًا منخفضًا وعالي الاستبانة باستخدام بيانات إضافية من HARPS-N وOSIRIS/GTC وWFC3/HST متاحة أصلًا في الأدبيات. نفحص خطوط مزدوجة Na i D₁ وD₂، وخط H ${\alpha}$ ، وثلاثية Ca ii تحت الحمراء (IRT)، وخطوط K i $\lambda$ 7699 Å، ونرصد التغيرية الضوئية النجمية عبر تنفيذ رصود ضوئية طويلة الأمد بتلسكوب STELLA. خلال الليلة الرصدية الأولى باستخدام CARMENES، كشفنا خطي Na i D₂ وD₁ الكوكبيين عند مستويي دلالة $\sim 7\sigma$ و $\sim 3\sigma$ ، على الترتيب. وقسنا نسبة شدة D₂/D₁ مقدارها 2.5 $\pm$ 0.7، وهي متوافقة مع رصود HARPS-N السابقة. وتشير نمذجتنا لبيانات WFC3 وOSIRIS إلى تشتت رايلي قوي، ووفرة ماء شمسية إلى فوق شمسية، وسمة صوديوم خافتة جدًا في الغلاف الجوي لهذا الكوكب، بما يتفق مع دراسات سابقة لهذا الهدف. نستخدم معلومات المتصل المسترجعة من المطيافية منخفضة الاستبانة كأسبقية لكسر التناظر بين وفرة الصوديوم والضغط المرجعي ودرجة حرارة الثرموسفير في التحليل الطيفي عالي الاستبانة. نلائم خطي Na i D₁ وD₂ كلًا على حدة، ونجد أن التوزيعات اللاحقة لمعلمات النموذج تتفق فيما بينها ضمن 1 $\sigma$ . تقترح نتائجنا أن عمليات الاتزان الديناميكي الحراري المحلي قادرة على تفسير نسبة D₂/D₁ المرصودة، لأن وجود عتامة الضباب يخفف سمات الامتصاص.

Key Words.:

طرائق: رصدية – تقنيات: مطيافية – الكواكب والأقمار: الأغلفة الجوية، التركيب، أجسام منفردة: WASP-69 b – النجوم: النشاط

1 المقدمة

$A_{\rm Bond}$ — Table 1: المعلمات المدارية والفيزيائية لمنظومة النجم والكوكب WASP-69^a.

تكون طريقة مطيافية العبور قابلة للتطبيق عندما يعبر كوكب خارجي قرص نجمه المضيف كما يُرى من الأرض. ضمن هذه الهندسة، يمر جزء من ضوء النجم عبر الغلاف الجوي للكوكب الخارجي، فيطبع الغلاف الجوي بصمته على الطيف. ومن خلال المطيافية منخفضة وعالية الاستبانة، يمكن الوصول إلى معلومات طيفية كامنة من مستويات ضغط مختلفة في الغلاف الجوي. تستقصي أطياف العبور منخفضة الاستبانة مستويات أعمق من الغلاف الجوي؛ وهي تحتوي عادة على معلومات عن درجة الحرارة الجوية والوفرة ووجود الضباب والسحب أو غيابهما والشكل العام لسمات المتصل الذرية والجزيئية (مثلًا، Sing et al. 2008; Vidal-Madjar et al. 2011; Fischer et al. 2016). ومن ناحية أخرى، يمكن للعتامات العالية عند ضغوط جوية أدنى أن تطبع بصماتها الطيفية في الأطياف عالية الاستبانة، مؤدية إلى كشف غير ملتبس للسمات الذرية والجزيئية الجوية (مثلًا، Hoeijmakers et al. 2019; Yan et al. 2019; Sánchez-López et al. 2019; Nortmann et al. 2018; Khalafinejad et al. 2017). لذلك، يوفر تحليل مشترك، أو حتى متوازٍ، لكل من الأطياف منخفضة وعالية الاستبانة المعلومات المتكاملة (مثلًا، Brogi et al. 2017; Pino et al. 2018; Carone et al. 2021) اللازمة لكشف أغلفة الكواكب الخارجية الجوية كشفًا كاملًا.

WASP-69~b كوكب خارجي حار منتفخ بكتلة زحل، يدور حول النجم النشط من النوع K BD–05~5432 بفترة مدارية قدرها $\sim$ 3.87 d (Anderson et al. 2014). تُدرج أهم المعلمات ذات الصلة لهذه المنظومة النجمية الكوكبية في الجدول 1. ومنذ اكتشاف الكوكب، جرت عدة محاولات لتوصيف الغلاف الجوي لـ WASP-69 b باستخدام أدوات عالية ومنخفضة الاستبانة. درس Casasayas-Barris et al. (2017) امتصاص الصوديوم باستخدام أطياف عالية الاستبانة جُمعت بأداة High Accuracy Radial velocity Planet Searcher-North (HARPS-N) على Telescopio Nazionale Galileo ذي القطر 3.56 m. ومن خلال المقارنة بين الأطياف أثناء العبور وخارج العبور، كشف هؤلاء المؤلفون امتصاصًا زائدًا عند خط Na D₂ فقط في نطاق مرور 1.5 Å، عند مستوى $5\sigma$ . لاحقًا، بحث Deibert et al. (2019) عن الصوديوم والبوتاسيوم والماء في الغلاف الجوي لـ WASP-69 b عبر الترابط المتبادل بين أطياف نموذجية وأطياف العبور المرصودة المأخوذة بمطياف Gemini Remote Access to CFHT ESPaDOnS Spectrograph (GRACES). ولم يُظهر تحليلهم أي إشارة مهمة ( $>3\sigma$ ) لهذه الأنواع. إضافة إلى ذلك، وباستخدام أطياف عبور عالية الاستبانة مأخوذة بأداة CARMENES، كشف Nortmann et al. (2018) امتصاصًا زائدًا لثلاثية الهيليوم في النطاق القريب من تحت الأحمر (He i $\lambda$ 10830 Å) بنسبة إشارة إلى ضجيج (S/N) مقدارها 18. كما رصد هؤلاء المؤلفون امتصاصًا بعد العبور مع انزياح خطي نحو الأزرق بعدة كيلومترات في الثانية، وفسروه بأنه هروب من الطبقات العليا للغلاف الجوي. ومؤخرًا، حصل Murgas et al. (2020) على مطيافية بصرية عريضة النطاق لـ WASP-69 b عبر إجراء رصود عبور باستخدام Optical System for Imaging and low-Intermediate-Resolution Integrated Spectroscopy (OSIRIS) على Gran Telescopio Canarias (GTC) ذي القطر 10.4 m. لم يُظهر طيف العبور لديهم أي علامات على امتصاص زائد عند أطوال موجات مزدوجة الصوديوم. غير أن ميل الطيف الذي حصل عليه هؤلاء المؤلفون كان متسقًا مع غلاف جوي ضبابي يسبب تشتتًا جويًا. وبالإضافة إلى هذه الدراسات الأرضية، استخدم Tsiaras et al. (2018) كاميرا Wide Field Camera 3 (WFC3) على Hubble Space Telescope (HST) في القريب من تحت الأحمر، ودرس على نحو متجانس عينة من الكواكب الخارجية العملاقة، بما في ذلك WASP-69 b. وكشفت أطياف العبور منخفضة الاستبانة لديهم سمات لبخار الماء.

في هذه الورقة، نستخدم أطياف عبور عالية الاستبانة من CARMENES (الرصود نفسها كما في Nortmann et al. 2018 إضافة إلى رصد جديد من أغسطس 2020) ونبحث أساسًا عن سمات جوية للكوكب الخارجي في المنطقة المرئية من الطيف (مثل الصوديوم والبوتاسيوم والهيدروجين الذري المثار). ولزيادة S/N لطيف العبور، ندمج نتائجنا النهائية من CARMENES مع نتائج HARPS-N (Casasayas-Barris et al. 2017). كما نقارن الليالي الثلاث المنفردة لرصود CARMENES ونقيّم مستوى النشاط النجمي. وللحصول على صورة أكمل للغلاف الجوي، نجري نمذجة استرجاعية جوية على أطياف عبور منخفضة وعالية الاستبانة معًا. أما في الجزء منخفض الاستبانة، فنستخدم أطياف العبور من WFC3/HST (Tsiaras et al. 2018) وOSIRIS/GTC (Murgas et al. 2020) المتاحة أصلًا في الأدبيات، ونبحث عن سمات الماء في تحت الأحمر (IR).

بنية الورقة كما يلي. في القسم 2، نعرض رصود العبور عالية الاستبانة باستخدام CARMENES ونصف إجراءنا الأولي لاختزال البيانات. كما نصف رصودنا الضوئية طويلة الأمد وتحليلها باستخدام تلسكوب STELLA. في القسم 3، نحلل أطياف العبور عالية الاستبانة حول سمات ذرية بارزة في المناطق الطيفية البصرية والقريبة من تحت الحمراء، ونناقش النشاط الكروموسفيري النجمي. وفي نهاية هذا القسم، نناقش نتائجنا الرصدية ومقياسًا للمتانة الإحصائية لإشارتنا. في القسم 4، نجري استرجاعات جوية على البيانات منخفضة وعالية الاستبانة ونناقش ما توصلنا إليه. أخيرًا، في القسم 5 نلخص نتائجنا ونقدم استنتاجاتنا.

2 الرصود واختزال البيانات

2.1 مطيافية العبور باستخدام CARMENES

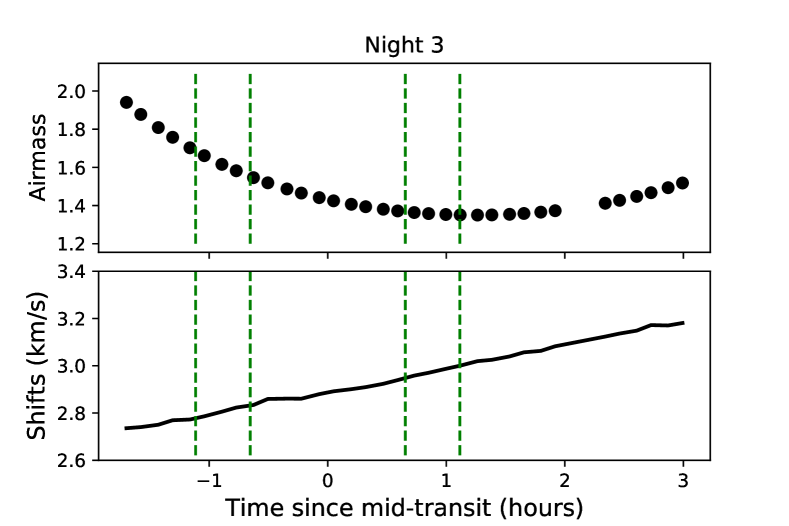

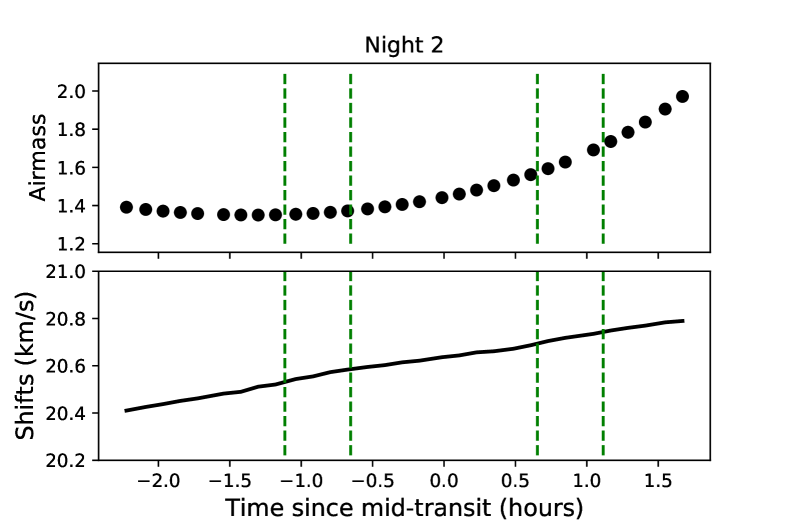

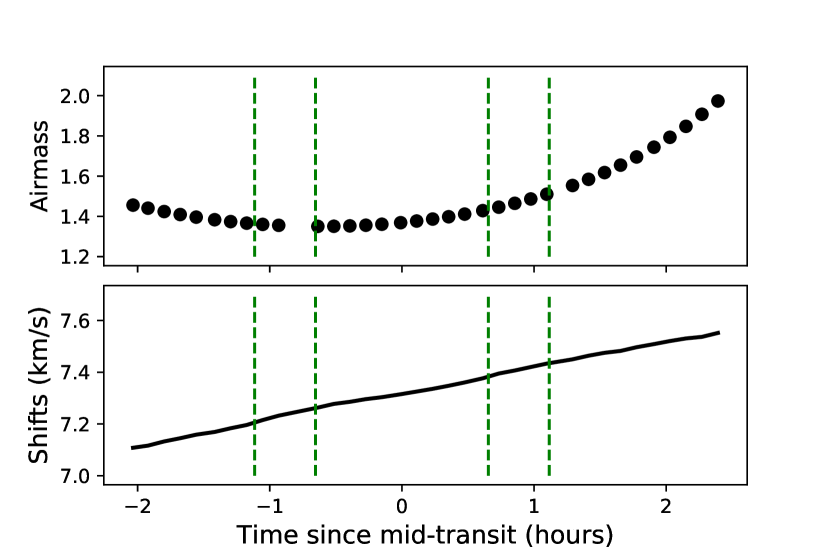

Refer to caption — Figure 1: الكتلة الهوائية (أعلى) ومجموع السرعات الشعاعية (النجمية) والسرعات المركزية الباريّة (أسفل) لكل تعريض خلال الليلة الرصدية الأولى باستخدام CARMENES. في هذا التحليل، استبعدنا سبعة تعريضات بكتلة هوائية أعلى من 1.6 لتقليل آثار التلوث بالسمات التلورية. وتمثل الخطوط المتقطعة أزمنة التماس الأول والثاني والثالث والرابع. يمكن مقارنة هذا الشكل بالشكل 14.

رُصدت ثلاثة عبورات للكوكب WASP-69 b بدأت في 2017 أغسطس 22، و2017 سبتمبر 22، و2020 أغسطس 13 باستخدام CARMENES (Calar Alto high-Resolution search for M dwarfs with Exoearths with near-infrared and optical Echelle Spectrographs; Quirrenbach et al. 2014, 2018) في القناتين المرئية (VIS) والقريبة من تحت الحمراء (NIR). تَرِد تفاصيل أول رصدين واختزال البيانات في Nortmann et al. (2018). اتبعت الليلة الثالثة أيضًا الاستراتيجية الرصدية نفسها.

فيما يلي، نلخص أولًا المعلومات المتعلقة بالرصد والاختزال الأولي للبيانات، ثم نشرح تحليلنا الخاص لبيانات CARMENES VIS بالتفصيل. وُضع النجم الهدف في الليف A، في حين رُصدت السماء بالليف B على بعد 88 arcsec إلى الغرب. تألف رصد الليلة الأولى من 35 طيفًا: 18 مأخوذة قبل العبور وبعده (خارج العبور) و17 أثناء العبور (داخل العبور). وفي الليلة الثانية، حصلنا على 31 طيفًا، تتألف من 14 تعريضًا خارج العبور و17 تعريضًا داخل العبور. وأخيرًا، التقطنا في الليلة الثالثة 34 تعريضًا، كان منها 17 خارج العبور و17 داخل العبور. بلغ متوسط الرؤية في الليالي الأولى والثانية والثالثة 0.63 و0.69 و1.11 arcsec، على الترتيب. كان زمن التعريض لكل إطار 398 s في جميع الحالات، وهو زمن قصير بما يكفي لإبقاء تغير السرعة الكوكبية أقل من 1 km s^-1. استخدمنا حجمًا متوسطًا مكافئًا للسرعة لبكسل CARMENES قدره 1.3 km s^-1 كي لا نطمس الإشارة. يُرسم تغير الكتلة الهوائية في الليلة الرصدية الأولى في اللوحة العليا من الشكل 1 (وتُعرض تغيرات الكتلة الهوائية في الليلتين الأخريين في الشكل 14 في الملحق B). عولجت إطارات البيانات الخام الأولية عبر خط أنابيب CARMENES، caracal (CARMENES Reduction And Calibration; cf. Caballero et al. 2016). حُوذيت الأطياف مع السرعات الشعاعية المقاسة بواسطة serval (Zechmeister et al. 2014)؛ كما أُخذت السرعات المركزية الباريّة والسرعة النظامية $\gamma$ (الجدول 1) في الحسبان أيضًا. تُعرض قيم الإزاحات من هذين المصدرين في الليلة الأولى في اللوحة السفلى من الشكل 1 (انظر أيضًا الشكل 14 لليلتي الثانية والثالثة). متوسط S/N لأطياف VIS هو 52 و40 و37 في الليالي الأولى والثانية والثالثة، على الترتيب.

صُححت سمات الامتصاص في الغلاف الجوي الأرضي باستخدام نماذج تلورية مولدة ببرنامج Molecfit (Smette et al. 2015; Kausch et al. 2015). وبالإضافة إلى ذلك، ولاستقصاء سمات الانبعاث التلوري المتراكبة على مزدوجة Na i D₁ وD₂، استخدمنا أطياف السماء التي جُمعت في الوقت نفسه بليف CARMENES B. يوضح الشكل 2 أطياف انبعاث السماء، التي تُظهر خطوط انبعاث الصوديوم التلورية في مركز خطوط الصوديوم النجمية تمامًا في متوسط جميع الأطياف.

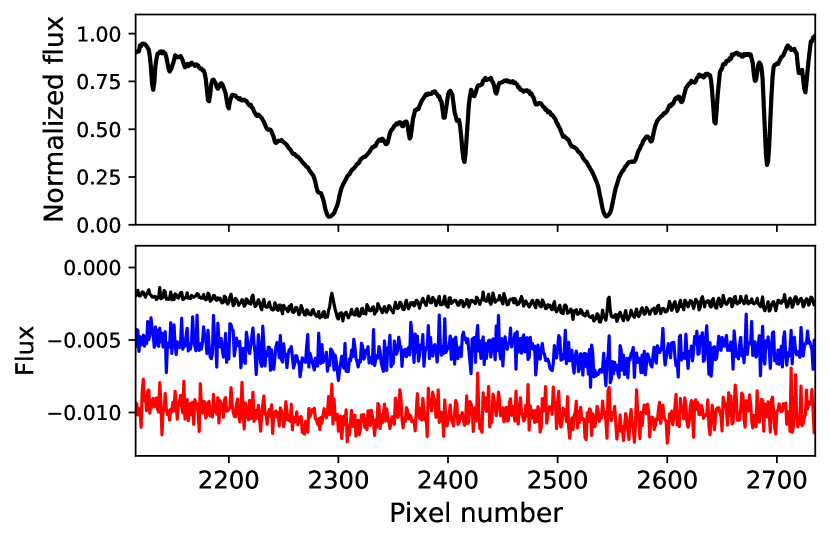

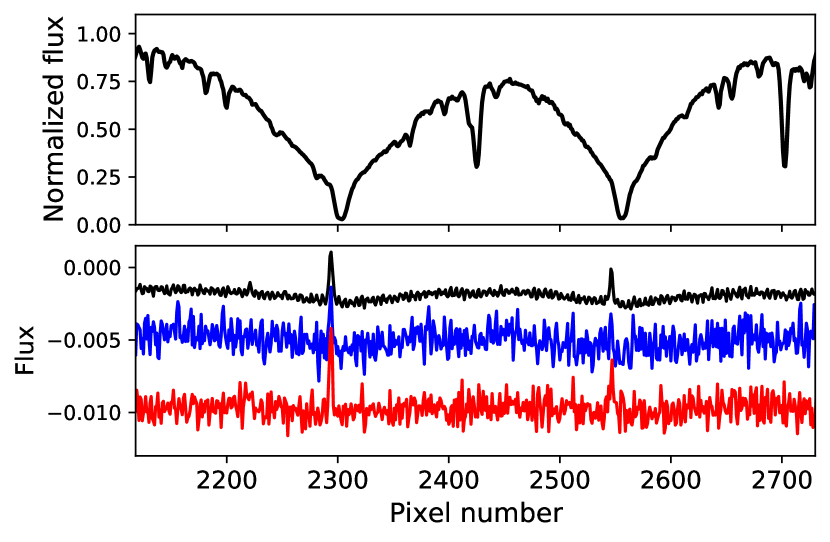

هذه السمات الانبعاثية تعتمد على الكتلة الهوائية، ولذلك يمكن ربطها بصوديوم الغلاف الجوي الأرضي (Chapman 1939; Kolb and Elgin 1976; Noll et al. 2012)، أو قد تكون تلوثًا من مصابيح شوارع الصوديوم منخفضة الضغط (تُرى أضواء مدينتي Granada وAlmería القريبتين من Calar Alto، وتنعكس أحيانًا عن سحب رقيقة عالية). كان الانبعاث التلوري في الليلة الرصدية الثانية أقوى بعدة مرات من نظيره في الليلة الأولى. إضافة إلى ذلك، وُجد تلوث أداتي في التدفق في الليف B بسبب التداخل مع الليف A، ظهر في صورة طيف مُقاس من الليف A على طيف الليف B. ويمكن رؤية هذا التلوث في أطياف انبعاث السماء في اللوحات السفلى من الشكل 2 (إذ إن المتصل ليس مستقيمًا ويشبه في شكله الملمح الطيفي النجمي). لذلك، لم نتمكن من إزالة سمات انبعاث السماء ببساطة عبر طرح طيف الليف B الموافق من كل طيف. وبدلًا من ذلك، تجاهلنا أولًا سبعة أطياف ذات كتلة هوائية أكبر من 1.6، ثم حجبنا سمة الانبعاث كما هو موضح في القسم 3.2.2. ونستنتج أن أثر انبعاث السماء في الليلة الأولى (بعد إزالة الأطياف ذات الكتلة الهوائية الأكبر من 1.6) مهمل، لأن نتائجنا النهائية، قبل الحجب وبعده، هي نفسها.

لتطبيع الأطياف، نستخدم طريقة شبيهة بتلك التي استخدمها Khalafinejad et al. (2017). حسبنا أولًا طيفًا متوسطًا، ثم، للحصول على ملمح المتصل، وجدنا نقاط البيانات العظمى في صناديق أطوال موجية قدرها $\sim$ 10 Å, مع تجاهل المنطقة المحيطة بالخط المستهدف (مثلًا، لخطوط Na D من $\sim$ 5887 Å إلى 5902 Å، ولـ H ${\alpha}$ من $\sim$ 6563 Å إلى 6567 Å). ولتصحيح القيم الشاذة أو أي نتوءات متبقية، استبدلنا أي نقطة تنحرف بأكثر من 2 $\sigma$ بمتوسط نقطتيها المجاورتين. ثم أجرينا استيفاءً خطيًا للنقاط العظمى لبناء شكل المتصل، وقسمنا كل طيف منفرد على هذا المنحنى المستوفى لتسطيح الطيف المتوسط. بعد هذه المرحلة، طبعنا كل طيف مرة أخرى بقسمة كل طيف منفرد على وسيط النقاط في المتصل. أجرينا التحليل لجميع الليالي بالتوازي. غير أن الليلة الثانية كانت ملوثة بشدة بالسمات التلورية (انظر أعلاه)، وكانت قيم S/N في الليلتين الثانية والثالثة أدنى من الليلة الأولى. لذلك استبعدنا الليلتين الثانية والثالثة من مرحلة النمذجة النهائية، مع أن نتائج هاتين الليلتين معروضة في الملحق B للمقارنة.

2.2 القياس الضوئي طويل الأمد باستخدام STELLA

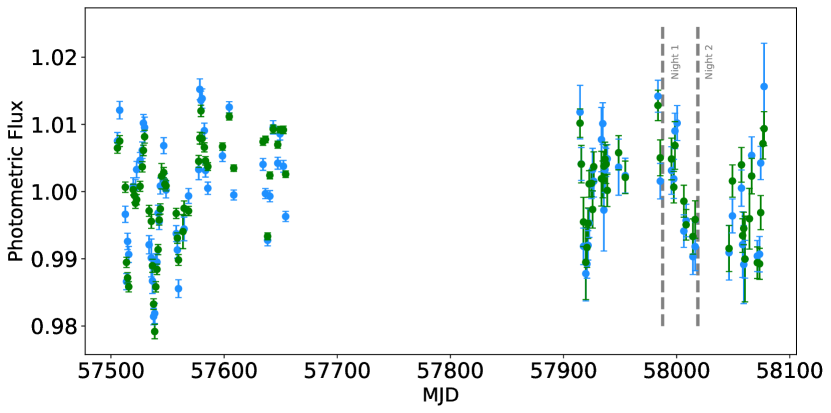

Figure 3: التدفق المطبع لـ WASP-69 في مرشحي $B$ (أزرق) و $V$ (أخضر) من رصودنا الضوئية طويلة الأمد باستخدام STELLA. تشير الخطوط المتقطعة إلى أول ليلتين رصديتين لنا باستخدام CARMENES.

وُجد أن النجم المضيف WASP-69 يُظهر علامات نشاط نجمي بحسب Anderson et al. (2014). يسبب وجود البقع في الفوتوسفير النجمي تغيرات دورية عندما تدور إلى داخل مجال الرؤية وخارجه. قُدرت فترة دوران النجم بنحو 23 d، وأظهر التغير الضوئي نصف مطال قدره نحو 1 % (Anderson et al. 2014). ولتوصيف وجود البقع على نصف الكرة النجمي المرئي أثناء رصود العبور الطيفية لدينا، بدأنا حملة رصد ضوئي طويلة الأمد تغطي الرصدين الأول والثاني للعبور.

استخدمنا تلسكوب STELLA الآلي ذي القطر 1.2 m (Strassmeier et al. 2004) الواقع في Observatorio del Teide في Tenerife (Spain)، ومصوره واسع المجال WiFSIP (Weber et al. 2012). أُخذت الرصود من مايو إلى سبتمبر 2016 (53 ليلة) ومن يونيو إلى نوفمبر 2017 (40 ليلة) في كتل ليلية مكوّنة من ثلاثة تعريضات 8 s في Johnson $B$ وثلاثة تعريضات 6 s في Johnson $V$ . اختُزلت البيانات واستُخرجت منحنيات الضوء باتباع الإجراء الذي وصفه Mallonn et al. (2018). باختصار، قُصّت إطارات الصور، وصُححت للانحياز والمجال المسطح باستخدام خط أنابيب STELLA القياسي. ثم أجرينا قياسًا ضوئيًا بفتحة باستخدام Source Extractor (Bertin and Arnouts 1996). اختبرنا أشكال فتحات مختلفة (دائرية مقابل إهليلجية مرنة) وأحجام فتحات مختلفة لنستخدم في النهاية الفتحة التي تقلل التشتت في منحنيات الضوء. أنشأنا نجم مقارنة اصطناعيًا لمقادير الهدف التفاضلية بوصفه مجموع تدفقات مصادر منفردة متعددة. وجرى الاختيار النهائي مرة أخرى عبر تقليل تشتت منحنى الضوء. تحققنا من أن اختيار نجم المقارنة لا يملك تأثيرًا مهمًا في إشارة التغير الضوئي لـ WASP-69، وذلك باختبار مجموعات مختلفة من نجوم المقارنة يدويًا.

في الشكل 3 نعرض منحنى الضوء النهائي بعد تجميع التعريضات الثلاثة لكل مرشح في كل كتلة رصدية منفردة. خلال الليلة الثانية بدا النجم أخفت مقارنة بالليلة الأولى. وبعبارة أخرى، كان عامل ملء البقع على نصف الكرة النجمي المرئي أصغر في الليلة 1 مما كان عليه في الليلة 2. يمكن للمرء أن يجادل بأن الليلة الرصدية الأولى حصلت خلال فترة سطوع أعظمي للنجم، ما يعني أن البقع كانت في حدها الأدنى. وللأسف، لم نتمكن من إجراء أي رصود ضوئية متزامنة مع الليلة الرصدية الثالثة لـ CARMENES في 2020.

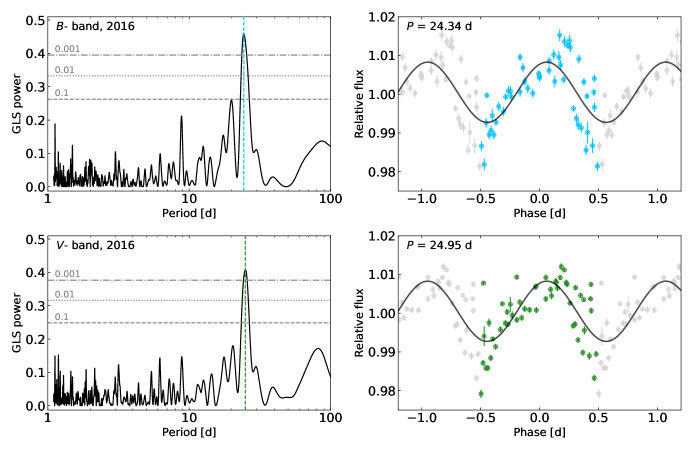

إضافة إلى ذلك، أعدنا قياس فترة دوران النجم. ولهذا الغرض، استخدمنا مخطط Lomb-Scargle المعمم (GLS) (Zechmeister and Kürster 2009) واحتمالات الإنذار الكاذب (FAPs) المقابلة للبحث عن قمم مهمة من منحنيات الضوء الضوئية المتاحة في نطاقي $B$ و $V$ من كل من 2016 و2017. حصلنا على قمم عند 24.34 d و24.95 d فوق عتبة FAP البالغة 0.1 % لمجموعتي بيانات نطاقي 2016 $B$ و $V$ ، على الترتيب. فسرنا إشارة $\sim$ 24 d على أنها فترة دوران النجم، لأنها قريبة جدًا من فترة 23.07 $\pm$ 0.16 d التي أبلغ عنها Anderson et al. (2014). وكمرجع، تُعرض مخططات الفترة ومنحنيات الضوء المطوية طورياً المتعلقة بهذا الرصد في الشكل 13. وبالمقارنة، بالنسبة إلى مجموعات بيانات 2017، تُظهر مخططات GLS قممًا عند 48.24 d فوق مستوى FAP البالغ 10 % في نطاق $B$ ، وفوق مستوى FAP البالغ 0.1 % عند 11.70 d في بيانات $V$ ، ويمكن عدها التوافقيات الأولى لإشارة $\sim$ 24 d. ربما يُعزى الفرق البالغ يومًا واحدًا بين فترات الدوران المقاسة إلى الدوران التفاضلي.

3 مطيافية العبور

في هذا القسم نصف تحليل البيانات لمطيافية العبور عالية الاستبانة المنفذة باستخدام CARMENES (لليالي الثلاث جميعها) حول الخطوط القوية لـ Na i D₁ وD₂، وH $\alpha$ ، وثلاثية Ca ii تحت الحمراء (IRT)، وK i $\lambda$ 7699 Å. وفي نهاية هذا القسم نناقش النتائج المرتبطة بالإشارات المكتشفة.

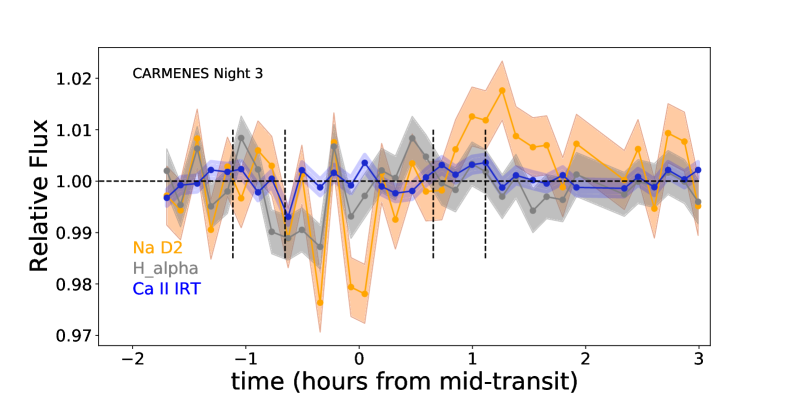

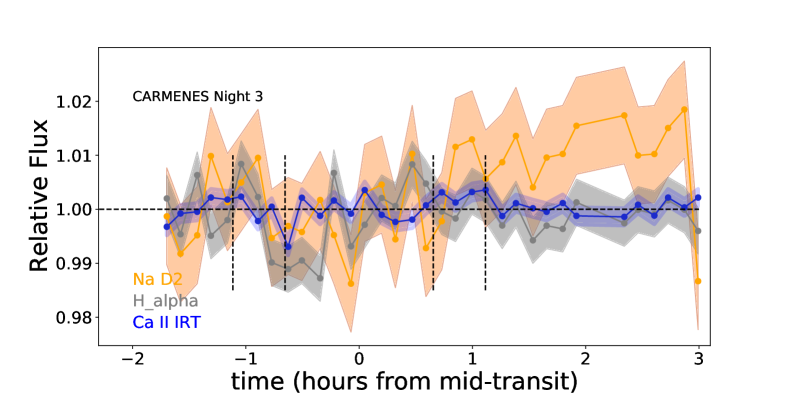

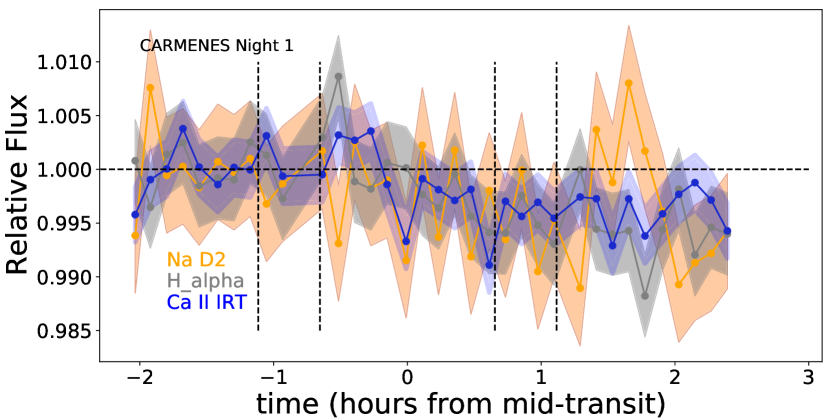

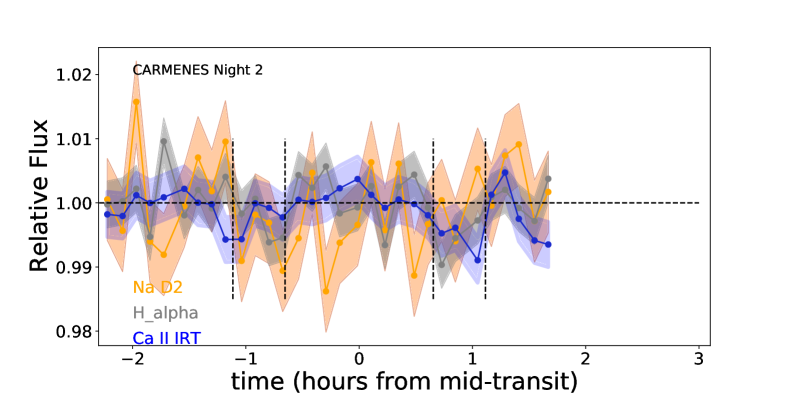

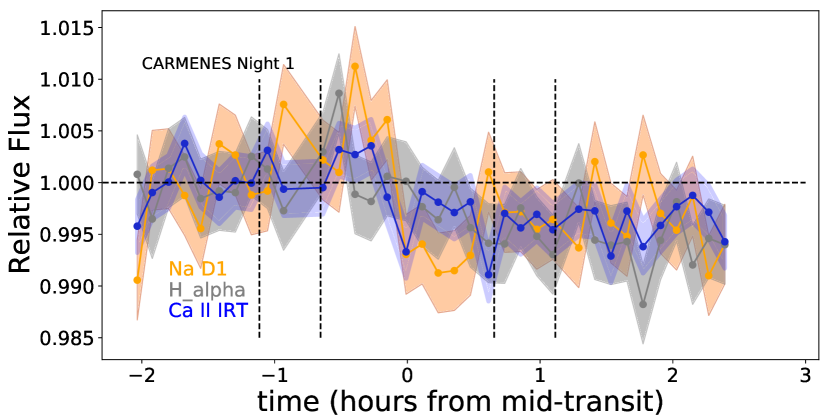

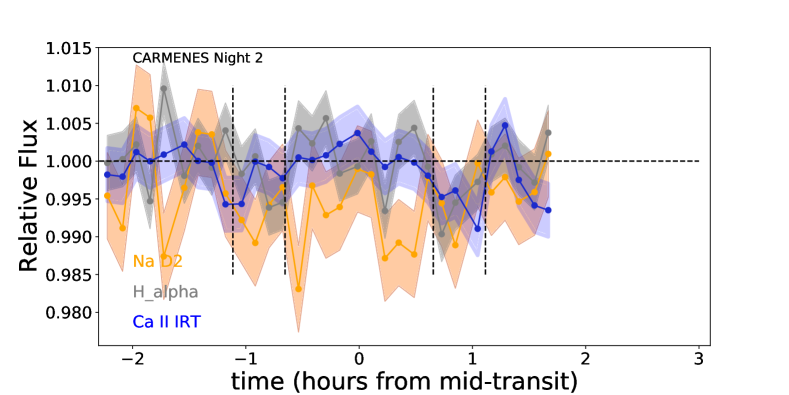

3.1 النشاط النجمي ومنحنيات الضوء الزائدة

يشير التطور الزمني للعروض المكافئة لبعض الخطوط النجمية البارزة (مثل Ca ii H&K وH ${\alpha}$ وCa ii IRT) إلى النشاط الكروموسفيري النجمي (مثلًا، Linsky et al. 1979; Notsu et al. 2013; Klocová et al. 2017). ولاستقصاء التأثيرات المحتملة للنشاط النجمي في الإشارات الكوكبية الخارجية، درسنا أولًا التطور الزمني لنواة خطوط H $\alpha$ وCa ii IRT وNa D، وقارناها بعضها ببعض. في هذا القسم، نستخدم مصطلح “منحنى الضوء” للإشارة إلى السلاسل الزمنية لأنوية الخطوط (مؤشرات الخطوط). ولهذا الغرض، بحثنا أولًا عن مركز كل خط عبر ملاءمة دالة غاوسية، ودمج التدفق في نطاق مرور 1.5 Å متمركز على نواة الخط، وقسمته على التدفق المدمج لنطاق مرجعي في المتصل (Khalafinejad et al. 2018). من حيث المبدأ، يمكن لملمح لورنزي أن يفسر شكل الخط أفضل من ملمح غاوسي؛ غير أنه، بسبب التشتت الكبير نسبيًا للبيانات هنا، لا يمتلك أي منهما أفضلية على الآخر. طبعنا منحنيات الضوء بقسمة نقاط البيانات على وسيط مستوى خارج العبور. وقدّرنا عدم اليقين من تشتت بيانات خارج العبور. تُعرف السلاسل الزمنية التي نحصل عليها بهذه الطريقة باسم “منحنيات الضوء الزائدة”، ولها النمط نفسه للتطور الزمني للعرض المكافئ للخطوط. يعرض الشكل 4 منحنيات الضوء الزائدة المقابلة في الليلة الأولى لكل من H ${\alpha}$ وCa ii IRT وخطوط Na D كل على حدة. يمكن رؤية منحنيات الضوء الزائدة لليلتي 2 و3 في الشكل 15. لم يُظهر النجم أي توهج كروموسفيري قوي خلال أي من الليالي. كما عُرضت منحنيات الضوء الزائدة لـ Ca ii IRT مع He D₃ بواسطة Nortmann et al. (2018) في الليلتين الأولى والثانية. ويتفق تحليلنا المعاد لـ Ca ii IRT في هاتين الليلتين مع نتيجتهم.

غير أن منحنيات الضوء الزائدة تُظهر مستوى خفيفًا من النشاط النجمي بلغ قيمة عظمى تقارب 1 % في أنوية H ${\alpha}$ وCa ii IRT. في الليلة 1 (الشكل 4)، تصرفت خطوط Na D على نحو مشابه لـ H ${\alpha}$ وCa ii IRT. وفي الليلتين 2 و3، كما يظهر في الشكل 15، أظهرت خطوط Na D تقلبات أكبر مقارنة بـ H ${\alpha}$ وCa ii IRT. أحد التفسيرات الممكنة لهذه التقلبات هو انخفاض S/N عند 5892–5898 Å مقارنة بالخطوط الأخرى عند أطوال موجية أكثر احمرارًا. عمومًا، لا تُظهر منحنيات الضوء الزائدة أي اتجاه واضح للامتصاص الجوي، ولذلك استخدمنا مقاربات أخرى لمزيد من استقصاء الغلاف الجوي للكوكب الخارجي.

3.2 طيف العبور عند Na i D₁ وD₂

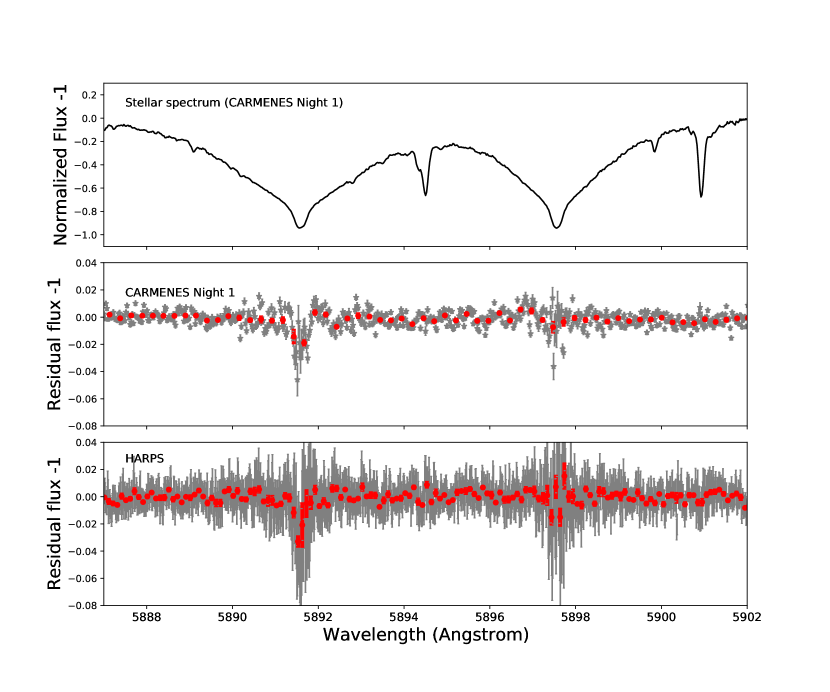

3.2.1 مقاربة القسمة عند Na D

للحصول على طيف العبور باستخدام البيانات عالية الاستبانة، تتمثل طريقة بسيطة في قسمة متوسط أطياف داخل العبور على متوسط أطياف خارج العبور، وهو ما يسمى “master-out”. غير أنه، بسبب حركة الكوكب حول النجم، يجب تصحيح هذه المقاربة بأخذ السرعة الشعاعية للكوكب في الحسبان. حصلنا على طيف العبور لـ WASP-69 b باستخدام الطريقة الموصوفة تفصيلًا في Khalafinejad et al. (2018). وباختصار، قسمنا كل طيف داخل العبور على master-out، ثم حاذينا أطياف البواقي استنادًا إلى السرعة الشعاعية للكوكب الخارجي. وفي النهاية، جمعنا كل أطياف البواقي، وحسبنا متوسطها، واعتبرناه طيف العبور الكوكبي الخارجي لكل رصد عبور (الأشكال 5 و17). في طيف العبور لليلة الأولى، المعروض في اللوحة الوسطى من الشكل 5، تُظهر نواة خط Na i D₂ امتصاصًا عند مستوى يقارب 2 %. غير أن Na i D₁ لا يُظهر بصمة لأي امتصاص معتبر. وللمقارنة، نعرض أيضًا الطيف النجمي في اللوحة الأولى، وطيف العبور الذي حصل عليه Casasayas-Barris et al. (2017) من رصود HARPS-N في اللوحة السفلى من الشكل 5. تتفق نتائج الليلة الرصدية الأولى باستخدام CARMENES جيدًا مع نتائج بيانات HARPS-N. حُصل على أشرطة الخطأ لكل نقطة بيانات بنشر الأخطاء المرتبطة بالأطياف الخام. ولاستقصاء الخواص الفيزيائية للغلاف الجوي، دمجنا طيف العبور في ليلة CARMENES الأولى مع طيف بيانات HARPS-N (انظر القسم 4). وكما ذُكر في القسم 2.1، تأثرت الليلة الثانية بشدة بالسمات التلورية، وكانت S/N في الليلة الثالثة منخفضة نسبيًا. وفي النهاية، يُظهر طيف العبور في الليلة الثانية تشتتًا كبيرًا دون علامة على امتصاص كوكبي خارجي. وتُظهر نتائج الليلة الثالثة علامات محتملة على امتصاص كوكبي خارجي، ولكن بتشتت أكبر مما في الليلة الأولى. ومن ثم نستبعد هاتين الليلتين من نمذجتنا الجوية في القسم 4.2.

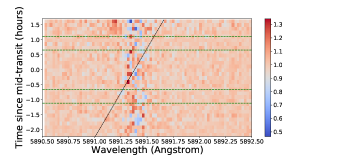

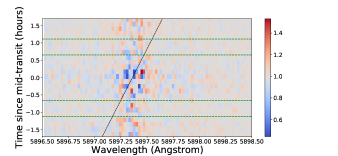

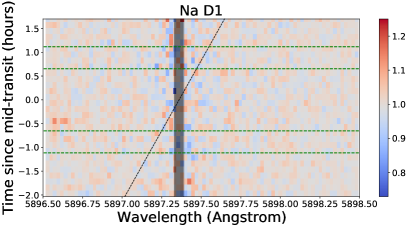

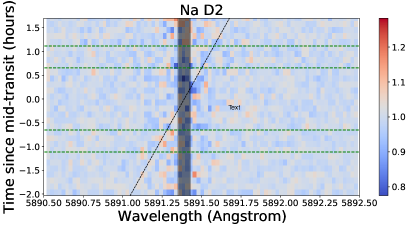

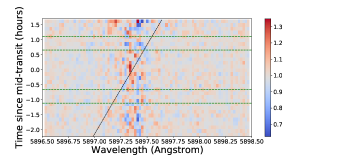

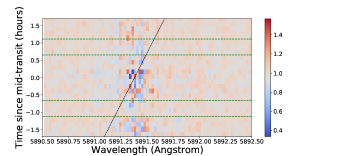

3.2.2 خريطة ثنائية الأبعاد للبواقي عند Na D

طريقة أخرى لتصوير سمات الامتصاص في أغلفة الكواكب الخارجية الجوية هي استقصاء مصفوفة أطياف البواقي الناتجة عن قسمة كل طيف منفرد على طيف النجم master-out. في الشكل 6، نعرض خريطة أطياف البواقي عند كل خط صوديوم في الليلة الأولى من رصود CARMENES (انظر الشكل 16 لليلتي الثانية والثالثة). البصمات الكوكبية الخارجية المتوقعة هي تلك الواقعة تحت الخطوط القطرية المنقطة. السمة الرأسية في الخلفية في كل لوحة هي منطقة S/N الأقل الناشئة من نواة خطوط الصوديوم النجمية. لم نر مسارًا واضحًا لامتصاص Na D الكوكبي الخارجي في هذه الخرائط. قد تعود أدنى البكسلات إلى الانبعاث التلوري أو تغيرية نواة الانبعاث النجمي، وكان علينا التأكد من أن الإشارة كلها في طيف العبور (المتحصل عليها عبر مقاربة القسمة، انظر القسم 3.2.1) لا تستند إلا إلى هذه القيم القليلة “الشاذة المحتملة”. لذلك أزلنا التعريضات التي تحتوي على بكسلات منخفضة جدًا على المسار الكوكبي الخارجي المتوقع وكررنا التحليل. لم نلاحظ أي تغيرات مهمة في شكل أطياف العبور بعد هذا الإجراء. إضافة إلى ذلك، حجبنا بالكامل النطاق الضيق الملوث بالانبعاثات التلورية استنادًا إلى أطياف الليف B. وتُعرض المنطقة المحجوبة تحت المساحة المظللة في الشكل 6. لم يغير حجب المنطقة كلها الشكل العام لطيف العبور أو مستوى الامتصاص؛ بل أدى ببساطة إلى أشرطة خطأ أكبر في طيف العبور للنقاط الواقعة في نواة الخط، لأن عددًا أقل من أطياف البواقي كوّن هذه المنطقة. أكد ذلك أن أثر انبعاث السماء (بعد إزالة آخر سبعة أطياف ذات أعلى كتلة هوائية) كان ضمن أشرطة خطأ الإشارة. وفي النهاية، لم نحجب المنطقة حفاظًا على أكبر عدد ممكن من أطياف داخل العبور.

نظرًا إلى أن خريطة 2D لا تكشف أي بصمة كوكبية خارجية، فإن أفضل طريقة لكشف الإشارة هي جمع الإشارة في جميع تعريضات داخل العبور، كما هو موضح في القسم 3.2.1.

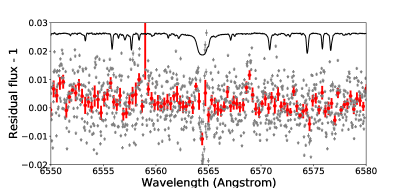

3.3 طيف العبور عند H ${\alpha}$ وخطوط أخرى

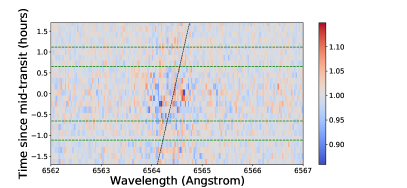

بالنسبة إلى جميع الليالي، استقصينا خط H ${\alpha}$ الكوكبي الخارجي باستخدام مقاربة القسمة وخريطة البواقي 2D، كما في خطوط Na D. لم نجد أي بصمات لـ H ${\alpha}$ باستثناء الليلة الثالثة، التي أظهرت بصمة ضعيفة (الشكل 7). يُظهر كل من طيف العبور ومخططات المصفوفة تلميحات إلى بصمات امتصاص H ${\alpha}$ في تلك الليلة. تُظهر خريطة 2D تجمعًا موزعًا توزيعًا منتظمًا نسبيًا من البكسلات المنخفضة على المسار الكوكبي الخارجي المتوقع، وهو شبيه بسمة امتصاص He i $\lambda$ 10830 Å التي عرضها Nortmann et al. (2018, الشكل S2 لديهم). وفي طيف العبور، توجد أيضًا بصمة امتصاص عند H ${\alpha}$ . غير أننا نمتنع عن ادعاء كشف، لأن تقلبات بمستوى مشابه مرئية في جوار هذا الخط. إضافة إلى ذلك، لم تُكشف أي سمة عند خط H ${\alpha}$ في الليالي الأخرى، ولا سيما في الليلة الأولى ذات أعلى S/N.

وباستخدام طريقة مشابهة لتحليل خطوط Na D وH ${\alpha}$ ، استقصينا ثلاثية Ca ii تحت الحمراء (IRT) وخطوط K i $\lambda$ 7699 Å. وباستخدام مقاربة القسمة والتمثيل 2D لأطياف البواقي في جوار هذه الخطوط، لم نلاحظ أي علامة امتصاص في أي من الخطوط.

3.4 قوة الإشارة عند Na D

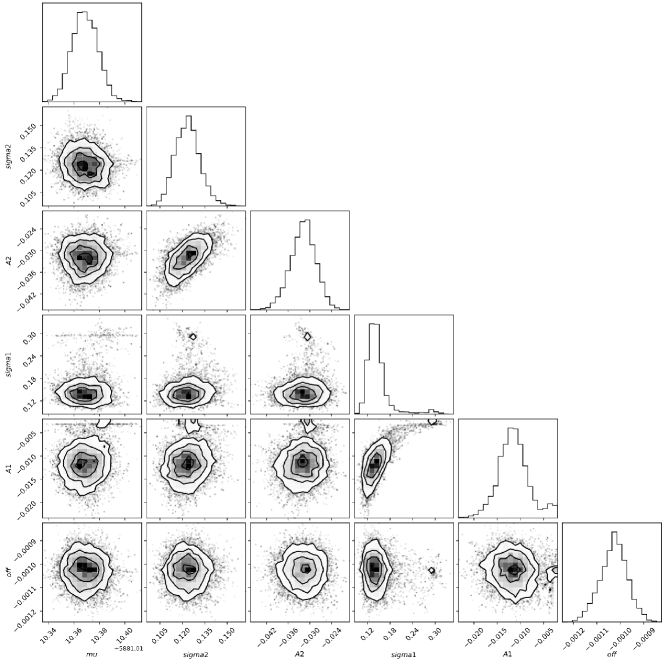

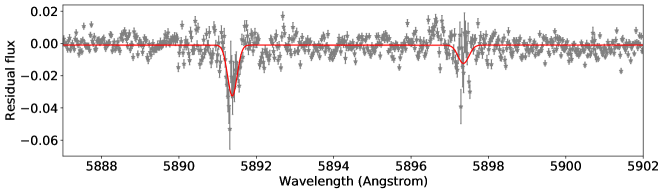

للمقارنة بين نتائجنا والدراسات السابقة، طبقنا نموذجًا غاوسيًا مبسطًا على منطقة مزدوجة Na D في طيف العبور لدينا لتقدير قوة إشارة الامتصاص. استخدمنا مجموع ملمحين غاوسيين متمركزين على خطي مزدوجة Na D، وطبقنا إجراء Markov chain Monte Carlo (MCMC) باستخدام emcee (Foreman-Mackey et al. 2013a) لتحديد أفضل معلمات النموذج ولايقينياتها. وتُوصف تفاصيل هذا الإجراء، بما في ذلك القيم القبلية واللاحقة، في الملحق C.

قسنا إشارات امتصاص مقدارها 0.7 $\pm$ 0.1% عند Na i D₂ و0.3 $\pm$ 0.1% عند Na i D₁، كلتاهما في نطاق مرور 1.5 Å. وبعبارة أخرى، كشفنا امتصاصًا زائدًا بمستوى 7 $\sigma$ عند Na i D₂، وامتصاصًا زائدًا بمستوى 3 $\sigma$ عند Na i D₁. ولتقدير نسبة D₂/D₁، أخذنا حاصل ضرب $\sigma$ والمطال لكل خط وحصلنا على نسبة D₂/D₁ مقدارها 2.5 $\pm$ 0.7.

في تحليلنا، دلالة الكشف عند الصوديوم D₁ أقل مما هي عليه عند D₂. وهذا متسق مع نتائج Casasayas-Barris et al. (2017)، الذين لم يكشفوا امتصاصًا عند Na D₁. وبوجه عام، يكون مقطع الامتصاص العرضي لخط D₂ أكبر بما يصل إلى ضعفين منه في D₁ (Draine 2011; Gebek and Oza 2020).

في حالتنا، تبلغ نسبة D₂/D₁ نحو 2.5 $\pm$ 0.7، وهي تميل إلى أن تكون أقرب إلى الحد العلوي لما نتوقعه. نستقصي بمزيد من التفصيل الخواص الفيزيائية للغلاف الجوي المستنتجة من هذه الخطوط في القسم 4.2. قد يكون سبب عدم كشف الصوديوم بواسطة Deibert et al. (2019) مرتبطًا بحقيقة أن الإشارة عند خط الصوديوم D₁ ضعيفة نسبيًا، وأن الإشارة الأقوى من خط الصوديوم D₂ ليست كافية للظهور في طريقة الترابط المتبادل.

تجاهلنا تغير المركز إلى الطرف وتأثير Rossiter-McLaughlin. استنادًا إلى Casasayas-Barris et al. (2017)، لا يتجاوز مطال الأول كسرًا صغيرًا (نحو عُشر عند 1.5 Å) من عمق الامتصاص المتوقع. إضافة إلى ذلك، ليس النجم سريع الدوران ( $v\sin{i} =2.2 \pm 0.4$ km s^-1)، والسرعة المدارية الكوكبية ( $\sim$ 127 km s^-1) أسرع كثيرًا من الدوران النجمي. لذلك، لم يجد Casasayas-Barris et al. (2017) تأثير Rossiter-Mclaughlin مهمًا.

3.5 دلالة الإشارة عند Na D

للتحقق من احتمال نتيجة إيجابية كاذبة في أطياف العبور لدينا، طبقنا تحليل bootstrap (أو مونت كارلو التجريبي) مشابهًا لما نفذه Redfield et al. (2008) وSeidel et al. (2020). استخرجنا عينات فرعية من أطياف داخل العبور وخارج العبور، وأنشأنا عشوائيًا ثلاث مجموعات من أطياف العبور. كانت المجموعة الأولى قسمة طيف داخل العبور عشوائي على طيف خارج العبور عشوائي (“in-out”)، والمجموعة الثانية قسمة عشوائية لطيف خارج العبور على طيف خارج العبور (“out-out”)، والمجموعة الثالثة قسمة عشوائية لطيف داخل العبور على طيف داخل العبور (“in-in”).

وبصورة مشابهة للإجراء في القسم 3.4، لائمنا دالة غاوسية لكل من بواقي القسمة وقدرنا إشارة الامتصاص عند خط D₂ (أي المساحة تحت الغاوسية). ولكشف متين، ينبغي ألا تُظهر أطياف العبور المولدة في المجموعتين الثانية والثالثة أي امتصاص، أي يجب أن يكون توزيع إشارة الامتصاص فيها حول الصفر. غير أننا نتوقع أن يكون توزيع إشارة الامتصاص للمجموعة الأولى سالبًا.

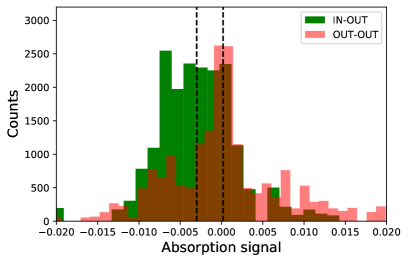

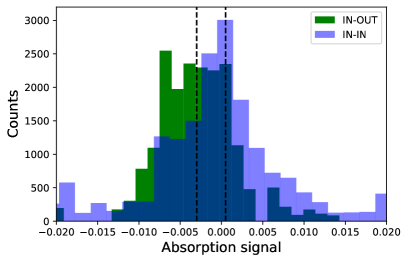

يُعرض توزيع إشارات الامتصاص بعد 20 000 تكرارًا في الشكل 8. ومن قياس متوسط هذه التوزيعات، قسنا ذروة إشارة امتصاص “in-out” عند القيمة السالبة –0.0030 $\pm$ 0.0001، بينما توزعت المجموعتان الأخريان حول الصفر بمتوسط قيمة 0.0002 $\pm$ 0.0001 لـ “out-out” و0.0005 $\pm$ 0.0002 لـ “in-in”. اعتبرنا احتمال الإيجابية الكاذبة مساويًا للانحراف المعياري لتوزيع “out-out” مضروبًا في الجذر التربيعي لكسر أطياف خارج العبور من العدد الكلي للأطياف لحساب اختيار العينة (Redfield et al. 2008; Astudillo-Defru and Rojo 2013; Wyttenbach et al. 2015; Seidel et al. 2020). في هذه الحالة، كان احتمال الإيجابية الكاذبة لدينا 0.4 %، وهو لا يزال صغيرًا بما يكفي للاستنتاج بأننا قسنا إشارة امتصاص حقيقية من الكوكب.

4 النمذجة الجوية

وصّفنا الغلاف الجوي لـ WASP-69 b باستخدام مقاربة استرجاع من خطوتين. أولًا، أجرينا نمذجة جوية منخفضة الاستبانة، ثم استخدمنا معلمات خرج النموذج الأفضل ملاءمة، بما في ذلك معلومات مستوى المتصل (أي عتامة الضباب ودرجة الحرارة الجوية والضغط القاعدي) كأسبقيات لنمذجتنا عالية الاستبانة حول سمات Na D.

4.1 النمذجة الجوية منخفضة الاستبانة

حتى الآن، نمذجت عدة مجموعات الغلاف الجوي لـ WASP-69 b ضمن إطار الاسترجاع. استخدم Tsiaras et al. (2018) وFisher and Heng (2018) رصود WFC3/HST واسترجعا درجة حرارة الكوكب (متساوية الحرارة) ونصف قطره ووفرة الماء وخواص السحب. كانت استنتاجاتهما متشابهة، إذ أظهرت نصف قطر قريبًا من نصف قطر المشتري، وسمة ماء مخففة، ووجود هباءات غير رمادية، ووفرة ماء شمسية، ودرجة حرارة جوية منخفضة نسبيًا (492 $\pm$ 53 K و658 $^{+148}_{-107}$ K، على الترتيب في كل عمل) متسقة مع بياض عالٍ. ومؤخرًا، جمع Murgas et al. (2020) بيانات WFC3/HST هذه مع رصودهم البصرية من OSIRIS/GTC واستكشفوا تشتت رايلي إضافة إلى نسبة الكربون إلى الأكسجين (C/O) والفلزية في الغلاف الجوي. كما استقصى هؤلاء المؤلفون نشاط WASP-69 ووجود بقع نجمية، مختبرين ما إذا كان الميل المرصود في البيانات (زيادة نسبة نصف قطر الكوكب الظاهر إلى نصف قطر النجم باتجاه الأطوال الموجية الزرقاء) قد يكون نتيجة لبقع نجمية غير محجوبة بدلًا من جسيمات هباء موجودة في الغلاف الجوي الكوكبي (Pont et al. 2013; McCullough et al. 2014). أظهرت تحليلاتهم أن الميل المرئي في البيانات يرجح أن يكون ناجمًا عن ضباب موجود في الغلاف الجوي لـ WASP-69 b أكثر من كونه ناجمًا عن مناطق نجمية نشطة، كاشفة عن كوكب ذي تشتت رايلي قوي، ونسبة C/O دون شمسية، وفلزية عالية، ووفرة ماء فوق شمسية. علاوة على ذلك، استرجعوا درجات حرارة أعلى بكثير من الدراسات السابقة (1203 $^{+123}_{-429}$ K و1227 $^{+133}_{-164}$ K للحالتين مع البقع النجمية وبدونها، على الترتيب)، وهي درجات يصعب التوفيق بينها وبين النماذج القياسية للأغلفة الجوية الكوكبية، حتى مع افتراض غلاف جوي خالٍ من السحب (Carone et al. 2021, انظر أيضًا الجدول 1 في القسم 1).

4.1.1 إعداد النمذجة

لتقييم الخواص الجوية لـ WASP-69 b من المطيافية منخفضة الاستبانة، أجرينا عدة تحليلات استرجاعية باستخدام PyratBay (Python Radiative-transfer in a Bayesian framework, Cubillos and Blecic 2021; Blecic et al. 2021a, b) على مجموعتي بيانات WFC3/HST (Tsiaras et al. 2018) وOSIRIS/GTC (Murgas et al. 2020) المشتركتين. PyratBay إطار استرجاع مفتوح المصدر يولد نماذج جوية 1D لدرجات حرارة الكواكب ووفرة الأنواع وملامح الارتفاع والتغطية السحابية، باستخدام أحدث المعرفة بالعمليات الفيزيائية والكيميائية الجوية وبعتامات القلويات والجزيئات ورايلي المستحث بالتصادم والسحب. يستطيع الكود العمل في نمطي التنبؤ الأمامي والاسترجاع، مستفيدًا من الاتساق الذاتي أو من مخططات بارمترية مختلفة عند تضمين العمليات الجوية. في هذه الدراسة، طبقنا افتراضات فيزيائية أساسية دون استكشاف تراتبية النماذج المتاحة في إطار PyratBay. أنشأنا عدة إعدادات نمذجة لغرض توفير المعلومات الأساسية والمدخلات للتحليل عالي الاستبانة المعروض في القسم 4.2. وكجزء من جهد منسق، سيعرض Blecic et al. (2021c) تحليلات أمامية واسترجاعية مفصلة تغطي مستويات مختلفة من تعقيد النموذج، ويناقشون أثرها في طيف WASP-69 b.

في تحليلنا، جمعنا أيضًا بيانات WFC3/HST (Tsiaras et al. 2018) وOSIRIS/GTC (Murgas et al. 2020) واستكشفنا نماذج إضافية. أجرينا استرجاعين باستخدام مجموعتي بيانات مختلفتين. شمل كلا الاسترجاعين بيانات WFC3/HST من Tsiaras et al. (2018) (المشار إليها بـ WFC3 في النص التالي)، غير أن الأول شمل فقط بيانات OSIRIS/GTC من Murgas et al. (2020) جدول A.1 (المشار إليها بـ O1 في النص التالي)، بينما شمل الثاني أيضًا البيانات من جدولهم A.2 الذي يسرد الرصود حول خط Na (المشار إليها بـ O2). وبصرف النظر عن معلومات المتصل، أردنا أيضًا وضع قيود على وفرة الصوديوم، التي يمكننا بعد ذلك استخدامها كمدخلات للتحليل عالي الاستبانة ببيانات CARMENES وHARPS-N (القسم 4.2). ولتقييد نسبة خلط الصوديوم الحجمية، حسبنا عتامات خط الصوديوم الرنيني باتباع الصياغة الواردة في Burrows et al. (2000)، مستخدمين معلمات خط مزدوجة Na D الرنينية من Vienna Atomic Line Data Base (Piskunov et al. 1995).

وباتباع استنتاج Murgas et al. (2020)، افترضنا أن الميل المرئي في بيانات WFC3/HST وOSIRIS/GTC يأتي من جسيمات الهباء الموجودة في الغلاف الجوي الكوكبي وليس من بقع نجمية غير محجوبة. لذلك ضمّنا نموذج تشتت رايلي (Lecavelier Des Etangs et al. 2008) الذي أتاح لنا استكشاف وتقييد كل من عامل التعزيز ( $f_{\rm Ray}$ ) ودليل قانون القوة ( $\alpha_{\rm Ray}$ ) لعتامة مقطع التشتت العرضي. كما ضمّنا نموذج سحب بسيطًا يتيح لـ MCMC خيار وضع سطح سحابي معتم تمامًا تحت ضغط معين (معلمة حرة في النموذج، $p_{\rm top}$ ).

رغم أن عدة جزيئات تمتلك سمات طيفية في نطاقات أطوال WFC3/HST الموجية عند مجال درجات حرارة المشتريات الحارة (MacDonald and Madhusudhan 2017)، فقد اعتبرنا في هذا التحليل الماء فقط مصدرًا جزيئيًا رئيسيًا للعتامة واسترجعنا نسبة خلطه الحجمية (وفرته). أظهرت اختباراتنا الأولية التي شملت كل الأنواع ذات الصلة في النموذج أن الأنواع الإضافية لا تؤثر في أطياف WASP-69 b، وأن نموذج الماء فقط مفضل بدرجة مهمة، بنسبة احتمالات $e^{\Delta{BIC}/2}\simeq 10^{18}$ . ولم يؤثر هذا الاختيار للممتصات في القريب من تحت الأحمر في المتصل عند أطوال موجات مزدوجة Na D، وهو أمر مهم لتحليلنا عالي الاستبانة.

يُعد الماء أحد أكثر الأنواع وفرة عند درجات حرارة الاتزان لـ WASP-69 b المستكشفة في الجدول 1 (انظر أيضًا Blecic et al. 2016). كما يمتلك أوضح البصمات الطيفية عند أطوال موجات رصودنا. ولتضمين عتامة الماء، استخدمنا بيانات قوائم الخطوط الجزيئية ExoMol من Polyansky et al. (2018). وبما أن قاعدة البيانات هذه تتألف من مليارات انتقالات الخطوط، فقد طبقنا حزمة Repack (Cubillos 2017) لاستخراج أقوى الخطوط فقط التي تهيمن على طيف العتامة بين 300 K و3000 K. تسبب هذه المقاربة فرقًا أقل من 1 $\%$ في dex مقارنة بقوائم الخطوط الأصلية (Cubillos and Blecic 2021)، لكنها تحسن السرعة الحسابية بدرجة كبيرة. وإلى جانب عتامات الماء والصوديوم، تضمنت نماذجنا أيضًا الامتصاص المستحث بالتصادم من H₂-H₂ من Borysow et al. (2001) وBorysow (2002)، ومن H₂-He من Richard et al. (2012).

في العبور، تسافر الأشعة النجمية عبر طرف الغلاف الجوي، فتستقصي فقط الارتفاعات العالية (الضغوط المنخفضة) من الغلاف الكوكبي، عادة حتى مستوى 0.1 bar. إضافة إلى ذلك، لا تحمل الرصود منخفضة الاستبانة على مدى ضيق من الأطوال الموجية، كتلك المستخدمة في تحليلنا، معلومات كافية تسمح لنا بمزيد من تقييد ملامح درجات الحرارة المعقدة (Rocchetto et al. 2016; Barstow et al. 2013). لذلك، عند استرجاع درجة حرارة الغلاف الجوي، افترضنا ملمح درجة حرارة متساوي الحرارة.

في جميع الاسترجاعات، ضمّنا أيضًا معلمة إزاحة لنسبة نصف قطر الكوكب إلى النجم بين رصود WFC3 وOSIRIS، وهي $\delta_{\rm WFC3-OSIRIS}$ . فقيم الإزاحة، من رتبة تلك التي استرجعها Murgas et al. (2020, (انظر قسمهم 5))، لها تأثير قوي، وغالبًا حاسم، في الخواص الجوية المسترجعة. وهناك عدة أسباب محتملة لظهور مثل هذه الإزاحة $\delta_{\rm WFC3-OSIRIS}$ بين هذه الرصود: قد تكون ناشئة عن معلمات نظامية مختلفة اعتمدت أثناء إجراءات اختزال بيانات WFC3 وOSIRIS (Alexoudi et al. 2018, 2020)، أو عن أخطاء منهجية أداتية مختلفة لم تُعالج معالجة كاملة (مثلًا، May and Stevenson 2020; Gibson et al. 2012)، و/أو عن النشاط النجمي. استكشف Murgas et al. (2020) قيمًا محتملة لإزاحة $\delta_{\rm WFC3-OSIRIS}$ بسبب اختلاف معلمات النظام، وحسبوا الإزاحة المتبقية بافتراض أنها تأتي من النشاط النجمي. ويؤكد تحليلنا في القسم 2.2، والشكل 3، والقسم 3.1 أيضًا وجود نشاط في النجم WASP-69.

ولمعالجة ذلك، سمحنا في البداية بأن تكون $\delta_{\rm WFC3-OSIRIS}$ معلمة حرة في نموذجنا. غير أن أيًا من استرجاعاتنا لم يتمكن من وضع قيود على هذه المعلمة، مسببًا في الوقت نفسه ترابطات متعددة بين معلمات حرة أخرى (نستكشف هذه الترابطات والتناظرات في ورقتنا التالية Blecic et al. 2021c). هنا، اعتمدنا $\delta_{\rm WFC3-OSIRIS} = 479$ ppm (نزيح بيانات WFC3 إلى أعلى)، وهو ما يقابل الإزاحة التي استرجعها Murgas et al. (2020, انظر جدولهم 4) لحالتهم دون بقع نجمية. ويستند قرارنا باختيار هذه القيمة إلى كونها قابلة للمقارنة مع تغيرية التدفق النجمي البالغة $\sim$ 2.4 % التي وجدها Anderson et al. (2014)، على افتراض أن هذه التغيرية تحدث في مناطق لا يحجبها الكوكب. ونشير إلى أننا، باعتماد إزاحة ثابتة في هذا التحليل، أهملنا بعض اللايقينيات الناجمة عن الترابطات والتناظرات.

تكوّن نموذج غلافنا الجوي من 50 طبقة متساوية التباعد في لوغاريتم الضغط، تمتد من 10² bar إلى 10^-8 bar، وضمّنا كل الأنواع الجزيئية ذات الصلة بالأغلفة الجوية التي يهيمن عليها الهيدروجين وبنسبة C/O شمسية (H₂، He، H₂O، CH₄، CO، CO₂، HCN، N₂، NH₃)، وكذلك الصوديوم. استخدمنا كود TEA (Blecic et al. 2016) لحساب وفرة الاتزان الكيميائي لجميع الأنواع عند 1000 K، واستخدمناها للغلاف الجوي النموذجي الأولي بافتراض أن وفرة الأنواع تبقى ثابتة مع الارتفاع. في الاسترجاع، نترك وفرة H₂O بوصفها المعلمة الحرة الوحيدة في نموذجنا، بينما أبقينا وفرة الأنواع الأخرى عند قيمها الأولية. وضعنا نصف قطر العبور الكوكبي عند مستوى ضغط 0.01 bar، وحسبنا ملمح الارتفاع بافتراض الاتزان الهيدروستاتيكي. وتُدرج معلمات النظام المستخدمة لتوليد الأطياف في الجدول 1.

قيدنا المعلمات الجوية المدرجة في الجدول 2 بافتراض أسبقيات منتظمة أو لوغاريتمية منتظمة واسعة لجميع المعلمات. استكشفنا فضاء المعلمات اللاحق باستخدام كود MCMC للتطور التفاضلي Snooker (DEMC, ter Braak 2006; ter Braak and Vrugt 2008)، وحصلنا على ما بين مليونين وستة ملايين عينة (بعد طرح أول 10 000 تكرار). وضمن ذلك بقاء إحصاءات Gelman and Rubin (1992) عند $\sim$ 1.01 أو أدنى لكل معلمة حرة. ولتحديد النموذج الأفضل ملاءمة بين النماذج المتولدة على مجموعة البيانات نفسها، استخدمنا معيار المعلومات البايزي، BIC = $\chi^2 + k\,\ln{N}$ .

4.1.2 نتائج الاسترجاع

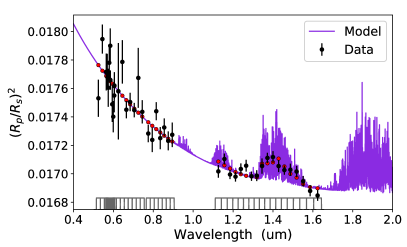

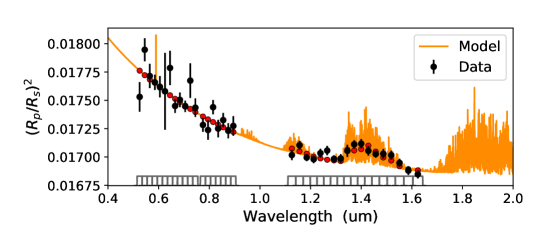

يعرض الشكل 9 نموذج الطيف الأفضل ملاءمة لحالة بيانات WFC3 وO1. في هذه الحالة، استرجعنا درجة حرارة الكوكب ونصف قطره ووفرة الماء وميل رايلي وعامل القوة، والضغط العلوي لسطح سحابي معتم. تُعطى قيم المعلمات المتوسطة مع لايقينيات 1 $\sigma$ في الجدول 2، بينما تُعرض قيم المعلمات الأفضل ملاءمة في مخططات الكثافة اللاحقة في اللوحة اليسرى من الشكل 10. وفي اللوحة اليمنى من الشكل 10، نعرض مخططات الترابط الزوجية مع الكثافات اللاحقة. يعرض الشكل 11 النموذج الأفضل ملاءمة ومخططات الكثافة اللاحقة لحالة بيانات WFC3 وO2. في هذه الحالة، إضافة إلى المعلمات المدرجة أعلاه، استرجعنا أيضًا وفرة الصوديوم. وتُظهر الأشكال 9 و 11 ملاءمات جيدة للبيانات في الحالتين.

نلاحظ ميل رايلي حادًا من $\sim1.2$ $\mu$ m باتجاه الأطوال الموجية الأقصر. تؤكد دوال العبور أن الغلاف الجوي يصبح معتمًا فوق 10^-4 bar بالنسبة إلى الرصود في القريب من تحت الأحمر، وفوق 10^-5 bar بالنسبة إلى الرصود البصرية. هذا السلوك متوقع، إذ يصبح تشتت رايلي بارزًا جدًا دون 1 $\mu$ m عندما تجعل جسيمات الهباء ذات الأحجام الأصغر من طول موجة الضوء أو المساوية له الغلاف الجوي معتمًا للإشعاع الوارد. تتناسب عتامة رايلي عادة مع $\lambda^{-4}$ . أجرى Mallonn and Wakeford (2017) دراسة مقارنة لميول التشتت لكل الكواكب في Sing et al. (2016) مع HAT-P-32 b وGJ~3470 b، ووجدوا أن غالبيتها تمتلك قيم ميل $\log{\alpha_{\rm Ray}} > -4$ (بين –1 و–3)، مع قيمتين شاذتين (HD~189733 b وGJ~3470 b) لهما $\log{\alpha_{\rm Ray}} < -5$ . ووجدت دراسات لاحقة أجراها Ohno and Kawashima (2020) وMay et al. (2020) أن ميول رايلي يمكن بالفعل أن تكون أكثر انحدارًا من –4. ناقش هؤلاء المؤلفون فكرة أن تدرجات العتامة يمكن أن تتولد طبيعيًا في المشتريات الحارة بأنواع أخرى غير H وH₂ وHe، مثل الضباب الكيميائي الضوئي، عندما يكون الخلط الدوامي في الغلاف الجوي الكوكبي عالي الكفاءة. وتتسق هذه النتائج مع ما توصل إليه Pinhas et al. (2019) وWelbanks et al. (2019b)، اللذان حصلا على دليل طيفي وسيط مقداره $\log{\alpha_{\rm Ray}} \lesssim -5$ لمجموعات مختلفة من كواكب المشتري الحارة. يكشف كلا تحليلينا (الجدول 2 والأشكال 10 و 11) عن ميل رايلي من رتبة $\log{\alpha_{\rm Ray}} \sim -5$ ، وهو أكثر انحدارًا من الميل الناجم عن جسيمات الهباء الصغيرة جدًا.

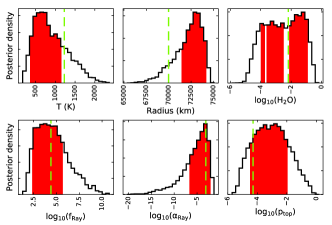

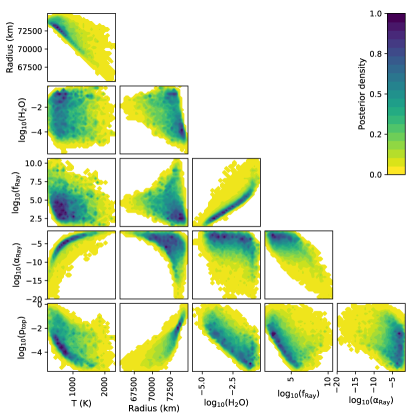

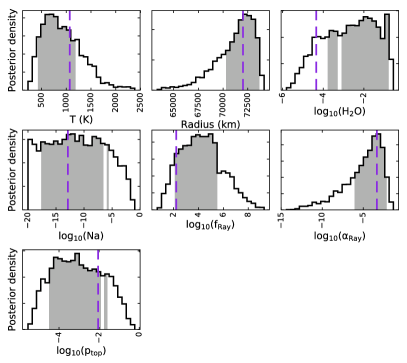

لم يُرجع أي من استرجاعاتنا قيودًا قوية على درجة حرارة الكوكب. تُظهر اللوحة اليسرى من الشكل 10 أن منطقة 1 $\sigma$ تمتد حول 800 K (القسم الأحمر، اللوحة اليسرى العليا). غير أن القيمة المتوسطة قريبة من درجة حرارة اتزان الكوكب، بافتراض بياض $A_{\rm Bond}=0$ وإعادة توزيع طاقة كفؤة. ونصف قطر الكوكب وميل رايلي هما الأكثر تقييدًا بمتانة، كاشفين عن كوكب نصف قطره قريب جدًا من نصف قطر المشتري وله تشتت رايلي قوي.

تبدو وفرة الماء ثنائية النمط قليلًا (شمسية وفوق شمسية) في الحالة الأولى (الشكل 10، بيانات O1)، مع ميل نحو قيم كبيرة، $\log{{\rm H}_{2}{\rm O}} \sim -2$ ، ومقيدة على نحو فضفاض في الحالة الثانية (الشكل 11، بيانات O2)، ممتدة على عدة رتب مقدار بين 10^-4 (شمسية) و10^-1 (فوق شمسية) في نسبة الخلط الحجمية. يمتلك WASP-69 b نصف قطر شبيهًا بالمشتري، لكنه ذو كتلة صغيرة جدًا (0.26 M_Jup). أظهر Welbanks et al. (2019b) وجود اتجاه فلزية لزيادة وفرة الماء مع تناقص الكتلة بالانتقال من كواكب العمالقة الغازية إلى نبتونات مصغرة. وعلى وجه الخصوص، تُظهر كواكب منخفضة الكتلة مثل HATP-26 b وWASP-39 b وWASP-127b وفرة ماء فوق شمسية من رتبة $\log{{\rm H}_{2}{\rm O}} \sim -2$ وأصغر. واقترح Welbanks et al. (2019b) أن هذا الاتجاه قد يكون نتيجة لمسارات تكوّن مختلفة عن تلك المفترضة عادة لكواكب المشتري الحارة.

في الحالة الثانية (بيانات O2)، أضفنا أيضًا الصوديوم بوصفه مصدرًا إضافيًا للعتامة وسمحنا بأن تكون وفرته معلمة حرة في النموذج. أعاد هذا الاسترجاع نتائج مشابهة لتلك في الحالة الأولى، حيث امتلكت معظم المعلمات قيمًا ونطاقات ثقة متشابهة (الأشكال 9 و 11؛ انظر أيضًا الجدول 2). كما بدا الطيف، وتوزيعات درجة الحرارة اللاحقة، ودوال العبور، ومخططات الترابط للحالة الثانية قابلة للمقارنة مع مخططات الحالة الأولى (الأشكال 9 و 10). وفرة الصوديوم، وهي موضع الاهتمام هنا، مقيدة على نحو فضفاض إلى $\log{\rm Na} \simeq -11$ . ونظرًا إلى أن هذه الوفرة مهملة وتسبب عتامة صوديوم منخفضة جدًا، فإن النموذج الأفضل ملاءمة في الشكل 11 لا يُظهر أي أثر لمزدوجة الصوديوم في الطيف. أما الصوديوم، إن كان حاضرًا ووفيرًا، فسيكون له بخلاف ذلك بصمة مميزة عند 5895 Å.

تتفق نتائجنا (الجدول 2) جيدًا مع نتائج التحليلات السابقة (القسم 4.1.1)، ولا سيما مع نتائج Murgas et al. (2020) الذين استخدموا مجموعات البيانات نفسها. فنصف القطر الكوكبي ودرجة الحرارة ومعلمات رايلي المسترجعة لدينا متسقة مع نتائجهم. كما وجد Murgas et al. (2020) فلزية جوية عالية (مع نسبة C/O منخفضة مقارنة بالشمس)، مما سبب وفرة ماء فوق شمسية من رتبة القيمة التي استرجعناها.

4.2 النمذجة الجوية عالية الاستبانة

أشار تحليلنا في القسمين 3.4 و3.5 إلى إمكانية استخلاص معلومات من مجموعات البيانات عالية الاستبانة الحالية. وبالمثل، نُظهر في القسم 4.1 أن محتوى المعلومات في الطيف منخفض الاستبانة مهم إحصائيًا. في هذا القسم، نناقش خطوات توصيف الثرموسفير العلوي لـ WASP-69 b باستخدام المعلمات الجوية المسترجعة من مجموعات البيانات منخفضة الاستبانة كمدخلات، ودمجها مع رصود CARMENES (الليلة الأولى) وHARPS-N.

تطبيع المتصل خطوة شائعة في اختزال الأطياف عالية الاستبانة لأغلفة الكواكب الخارجية الجوية. غير أن هذا التطبيع يأتي على حساب فقدان معلومات المتصل، وهو ما يسبب بدوره تناظرات إضافية في القيم المسترجعة (Fisher and Heng 2019). يحدث تناظر شائع في الدراسات عالية الاستبانة بين الوفرة المسترجعة للنوع والضغط المرجعي ودرجة حرارة الغلاف الجوي (مثلًا Brogi and Line 2019)، حيث يمكن لتركيبات مختلفة من هذه المعلمات أن تنتج ملامح خطوط متشابهة. وتصبح هذه المسألة مهمة على نحو خاص عندما تكون S/N منخفضة نسبيًا. غير أن شكل الخط الدقيق عند S/N عالية يمكن أن يكسر التناظرات إلى حد ما (مثلًا، Benneke and Seager 2012; Heng and Kitzmann 2017; Brogi and Line 2019; Gibson et al. 2020, ؛ انظر أيضًا Welbanks et al. (2019a) لمناقشة مشابهة حول تناظرات الاسترجاع منخفض الاستبانة). ولكسر هذه التناظرات وتقدير المتصل عند مزدوجة Na D، استخدمنا معلمات النموذج من الأطياف منخفضة الاستبانة كما قُدرت في القسم السابق (انظر قيم المعلمات الأفضل ملاءمة في مدرجات الشكلين 11 و10) كأسبقيات للنموذج الجوي عالي الاستبانة.

استخدمنا تنفيذًا بلغة Python لـ emcee (Goodman and Weare 2010; Foreman-Mackey et al. 2013b)، يسمى MCKM، لأخذ عينات من فضاء المعلمات بفعالية. يتعامل MCKM مع أي عدد اعتباطي من معلمات النموذج عبر خطوات منتظمة (ديكارتية) أو غير منتظمة التباعد، ومع أي عدد اعتباطي من نقاط البيانات ومصفوفات التغاير الخاصة بها. يمكن تقدير اللايقينيات الرصدية عبر عملية غاوسية باستخدام طيف متنوع من النوى. افترضنا أسبقيات غير معلوماتية لتهيئة 1000 walkers في عملية MCMC وكررنا حتى تقارب الحل.

يلخص الجدول 3 معلمات النموذج، أي وفرة Na، وضغط بداية الثرموسفير، ودرجة حرارة الثرموسفير، والسرعة الاضطرابية الفعالة، وأسبقياتها. استخدمنا محلل النقل الإشعاعي الأساسي في petitRADTRANS (Mollière et al. 2019) لحساب نماذج نقل إشعاعي أمامية، وضمّنا الاتساع بسبب السرعة الاضطرابية. ولنموذج أثر السرعة الاضطرابية، نفترض توزيع سرعات غاوسيًا، باعتبار السرعة الاضطرابية الفعالة تباين التوزيع وبسرعة كلية صفرية. أعددنا النموذج عالي الاستبانة بتقطيع الغلاف الجوي 1D إلى 150 طبقة، متباعدة خطيًا في الارتفاع. وضعنا الحد السفلي عند 1 bar والحد العلوي عند $10^{-9}$ bar لحل مراكز الثقل في هندسة مماسية ملائمة لمطيافية العبور.

قصصنا أيضًا البيانات عالية الاستبانة لاستبعاد نقاط البيانات البعيدة عن الإشارة وتسريع الاسترجاع. وتُعرض البيانات المقصوصة في الشكل 12. لم يغير تضمين النقاط المستبعدة النتائج، وكانت التوزيعات اللاحقة متينة إزاء اختيار أطوال موجات القص خارج المنطقة المستخدمة.

لتفسير نسب D₂/D₁ الكبيرة (أي 2.5 $\pm$ 0.7؛ انظر القسم 3.4)، افتُرض أن D₂ وD₁ قد يستقصيان مناطق مختلفة من الثرموسفير بدرجات حرارة مختلفة. ومن الاحتمالات الأخرى أثر عمليات الاتزان الديناميكي الحراري غير المحلي (nonLTE) (Lind et al. 2011) أو مساهمة صوديوم رقيقة بصريًا في تركيب الثرموسفير (Gebek and Oza 2020). اختبرنا هذه الفرضيات بملاءمة نموذج النقل الإشعاعي لدينا لخطي D₂ وD₁ كل على حدة، وبمقارنة التوزيعات اللاحقة لمعلمات النموذج الناتجة.

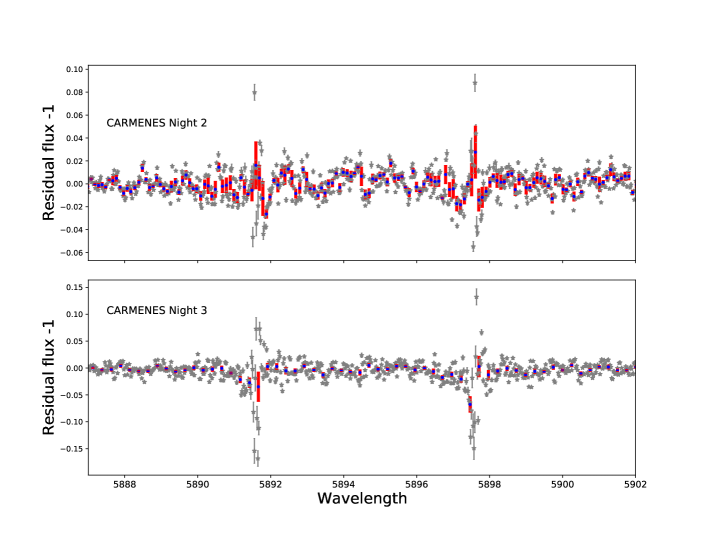

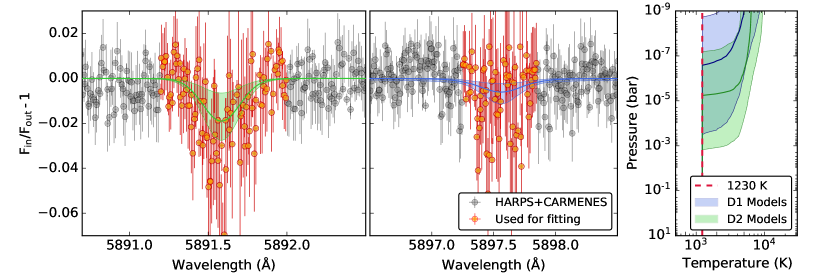

يلخص الجدول 3 أيضًا التوزيعات اللاحقة للمعلمات، ويوضح الشكل 12 النماذج الأفضل ملاءمة للبيانات وكذلك توزيعات الاحتمال اللاحقة المسترجعة لمعلمات النموذج. نجد أن قيم المعلمات المسترجعة متسقة إحصائيًا، مما يشير إلى أن الخطين قد ينشآن من المنطقة نفسها وعند درجات حرارة متشابهة. وكذلك، في ضوء نتائجنا، لا حاجة إلى عمليات nonLTE لتفسير نسبة D₂/D₁ المرصودة.

تشير وفرة الصوديوم المسترجعة من خطي D₂ وD₁ إلى أن غالبية امتصاصهما يحدث في أنظمة رقيقة بصريًا. يتسق هذا السيناريو مع استنتاج Gebek and Oza (2020) لأن نتيجتنا تدعم افتراضهم الرئيس (أي أن خطي D₂ وD₁ يستقصيان المنطقة نفسها وينشآن من جماعة الصوديوم نفسها)، كما تدعم شرط الرقة البصرية لخطوط الصوديوم (أي الوفرة المنخفضة التي استرجعناها). غير أنه من غير الواضح ما إذا كان استنتاج هؤلاء المؤلفين، ومن ثم مقارنتنا، سيبقى صحيحًا إذا كان D₂ وD₁ يستقصيان منطقتين مختلفتين من الغلاف الجوي. علاوة على ذلك، أظهر Baranovsky and Tarashchuk (2004) أن نسبة D₂/D₁ يمكن أن تتأثر كثيرًا بالتشتت المتعدد تحت ظروف سميكة بصريًا، وأن نسبة D₂/D₁ يمكن أن تنخفض إلى قيم صغيرة جدًا. وتلزم رصود إضافية للوصول إلى S/N أعلى ولمزيد من تقييد التوزيعات اللاحقة ومعالجة هذا السؤال.

تشير التوزيعات اللاحقة لضغط بداية الثرموسفير إلى أن خطي D₂ وD₁ يستقصيان ضغوطًا أدنى من نظام الميلي بار. وتبدو درجات الحرارة المسترجعة لدينا أيضًا متسقة مع 6000 K كما استُنتجت لثرموسفير المشتري فائق الحرارة WASP-189 b (مثلًا Yan et al. 2020). غير أن WASP-69 b ليس شديد التشعيع مثل WASP-189 b، وقد تختلف ثرموسفيراهما في الطبيعة. هناك حاجة إلى مزيد من البيانات لتقليل لايقينيات درجات حرارة الثرموسفير بغية التأكد من خواص ثرموسفيرية أكثر موثوقية. وتجدر الإشارة إلى أن الحصول على قيود على ثرموسفير الكواكب الخارجية عبر المطيافية عالية الاستبانة موضوع يقع في طليعة علم الكواكب الخارجية، وربما يهيئ الحصول على بعض القيود على الغلاف الجوي العلوي لكوكب خارجي بارد نسبيًا كهذا المجال لمزيد من الاستقصاء وتحسين توصيف ثرموسفيرات الكواكب الخارجية.

نجد أيضًا أن سرعة اضطرابية فعالة من رتبة 5–10 km s^-1 ضرورية لتفسير اتساع الخط في كل من خطي D₂ وD₁. تتسق هذه القيم مع السرعات التي أبلغ عنها Lampón et al. (2021)، ما يشير إلى اتساق في السرعات الثرموسفيرية العلوية المسترجعة على الكواكب الخارجية الغازية المشععة. غير أن هذه السرعات أعلى قليلًا من السرعات التي قدرتها نماذج الدوران العام 3D (مثلًا، Showman et al. 2010; Pierrehumbert and Hammond 2019; Wang and Wordsworth 2020)، وهو ما قد يلمح إلى وجود آليات اتساع أخرى إضافة إلى اتساع الدوران. ومع ذلك، فكل هذه القيم أدنى بكثير من 40 km s^-1 التي أبلغ عنها Seidel et al. (2020). ومرة أخرى، تلزم أطياف ذات S/N أعلى للتحقق على نحو غير ملتبس من طبيعة هذه الاتساعات.

$\mathcal{U}$ — Table 3: المعلمات القبلية واللاحقة لملاءمة النموذج عالي الاستبانة.

$a$ — Table 3: المعلمات القبلية واللاحقة لملاءمة النموذج عالي الاستبانة.

5 الملخص

في هذا العمل، أجرينا تحليل مطيافية عبور مشتركًا عاليًا ومنخفض الاستبانة للحصول على صورة أكمل لخواص الغلاف الجوي لـ WASP-69 b. وعلى وجه الخصوص، سعينا إلى كسر التناظر في الوفرة ودرجة الحرارة الجوية، الموجود في أي نمذجة أرضية تعتمد على الاستبانة العالية فقط بسبب نقص المعلومات عن متصل طيف العبور. عرضنا مطيافية بصرية وقريبة من تحت الحمراء باستخدام CARMENES خلال ثلاثة عبورات لزحل الحار منخفض الكثافة WASP-69 b. بحثنا عن سمات جوية كوكبية من 0.52 $\mu$ m إلى 1.71 $\mu$ m باستخدام تقنية مطيافية العبور، مع تركيز خاص على مزدوجة Na i D₁ وD₂. كما أضفنا إلى تحليلنا البيانات منخفضة الاستبانة المتاحة لهذا الهدف، وكذلك أطياف العبور المتحصل عليها باستخدام HARPS-N، وأجرينا استرجاعًا جويًا على البيانات منخفضة وعالية الاستبانة معًا. استخدمنا معلمات ملاءمة نموذجنا منخفض الاستبانة كأسبقيات لنمذجتنا عالية الاستبانة.

بسبب عدم كفاية جودة البيانات وارتفاع مستوى التلوث بانبعاث السماء، أهملنا بيانات العبور من الليلتين الثانية والثالثة في تحليلنا لخطوط Na D. وباستخدام بيانات الليلة الأولى فقط، قسنا مطالات غاوسية مقدارها 3.2 $\pm$ 0.3 % (D₂) و1.2 $\pm$ 0.3 % (D₁)، و $\sigma$ مقدارها 0.13 $\pm$ 0.01 Å (D₂) و0.14 $\pm$ 0.2 Å (D₁). تقابل هذه القيم كشفًا عند دلالة 7 $\sigma$ و3 $\sigma$ عند Na i D₂ وD₁، على الترتيب. ويتفق كشفنا للصوديوم مع القياسات السابقة (Casasayas-Barris et al. 2017). إضافة إلى ذلك، ورغم أن بصمات قوية لغلاف جوي هارب رُصدت من الغلاف الجوي العلوي لـ WASP-69 b عبر استقصاء خطوط ثلاثية He i (Nortmann et al. 2018)، فإننا لم نجد بصمة واضحة للهروب في المنطقة البصرية من طيف العبور.

في تحليل خط H ${\alpha}$ ، أظهرت بيانات الليلة الثالثة فقط بعض التلميحات إلى هذه السمة. غير أن استقصاءات إضافية ببيانات ذات جودة أفضل مطلوبة لتأكيد هذه السمة.

كشف تحليلنا الجوي منخفض الاستبانة عن كوكب بنصف قطر مشتري، ذي تشتت رايلي قوي، ووفرة ماء شمسية إلى فوق شمسية، وسمة صوديوم مخففة جدًا، بما يتفق مع نتائج الدراسات السابقة منخفضة الاستبانة التي أجراها Murgas et al. (2020). واستُخدمت معلمات هذا النموذج المتعلقة بالمتصل في نمذجتنا عالية الاستبانة.

في رصودنا عالية الاستبانة، قسنا نسبة D₂/D₁ مقدارها 2.5 $\pm$ 0.7 واستقصينا الظروف الفيزيائية المحتملة التي تؤدي إلى هذه النتيجة. وعلاوة على ذلك، في نمذجتنا الجوية عالية الاستبانة، لائمنا خطي D₂ وD₁ كلًا على حدة وقارنا التوزيعات اللاحقة لمعلمات الغلاف الجوي لهما. نجد أن درجات الحرارة المسترجعة ( $T_{\rm th}\sim$ 6000 $\pm$ 3000 K) والوفرة ( $\log{\rm Na}\sim 7\pm2$ ) لهذين الخطين تتفق فيما بينها إلى أفضل من 1 $\sigma$ . لذلك، فإن نسبة D₂/D₁ العالية المرصودة متسقة مع ظروف LTE، وعدم كشف D₁ أو كشفه الضعيف نتيجة لحجب هذا الخط بعتامة بصرية (أي الضباب). كما نجد أن سرعة اضطرابية فعالة قدرها 5–10 km s^-1 مطلوبة لتفسير اتساع الخط في كل من D₂ وD₁.
