ارفع مستوى التصنيع المجزأ:
استعادة الوظيفة الحقيقية عبر BEOL

الملخص

يسعى التصنيع المجزأ (SM) إلى الحماية من قرصنة الملكية الفكرية (IP) في تصاميم الشرائح. ونقترح هنا مخططاً للتلاعب بكل من التموضع والتوجيه على نحو متشابك، مما يزيد متانة تخطيطات SM. وتتمثل المراحل الرئيسة لمخططنا في عشوأة التصميم (جزئياً)، ووضع وتوجيه قائمة التوصيلات الخاطئة، واستعادة التصميم الأصلي بإعادة توجيه BEOL. واستناداً إلى أحدث هجمات القرب، نبرهن أن مخططنا يتفوق بوضوح على الأعمال السابقة (أي بمعدلات وصل صحيحة مقدارها 0%). ويُحدث مخططنا زيادات PPA قابلة للتحكم ويخفض الكلفة التجارية (ويتحقق الأخير بالتقسيم عند طبقات أعلى).

1. المقدمة

طُرح 2011 من قبل وكالة IARPA، ويسعى التصنيع المجزأ (SM) إلى حماية شركات تصميم الشرائح من قرصنة ملكيتها الفكرية (IP) على يد مرافق تصنيع خارجية (mccants11, ). ويمكن أن يساعد SM أيضاً في التخفيف من تهديدات مرتبطة، مثل إدخال أحصنة طروادة العتادية أو فرط التصنيع غير المصرح به (HW_Obfuscation-FBT17, ).

في نموذج التهديد الأكثر شيوعاً (rajendran13_split, ; hill13, ; wang16_sm, ; magana16, ; magana17, ; sengupta17_SM_ICCAD, ; feng17, )، يتولى مصنع تصنيع خارجي متقدم التعامل مع الجزء الأمامي من خط التصنيع (FEOL)، ويُعد منافساً لكنه غير موثوق به، في حين يُصنَّع الجزء الخلفي من خط التصنيع (BEOL) لاحقاً (فوق FEOL) في مرفق تكامل موثوق. إضافة إلى ذلك، تناول Wang et al. (wang17_FEOL, ) نموذج تهديد آخر تكون فيه منشأة BEOL غير موثوقة؛ وفيه يسعى الخصوم إلى استنتاج البوابات من كامل مكدس BEOL (أي إن جميع الأسلاك/الفتحات متاحة، باستثناء التوصيل داخل الخلية في M1).

تستند وعود SM الأمنية إلى افتراضين: ($i$) أن مصنّعي الطرف الثالث لا يملكون وصولاً إلى التصميم الكامل، بل إلى FEOL أو BEOL فقط، و($ii$) أن هذه الأطراف الثالثة لا تتواطأ. وبالنسبة إلى نموذج التهديد التقليدي (مصنع FEOL غير الموثوق)، يوجد خطر إضافي: إذ يستطيع الخصوم في المصنع استغلال تفاصيل التنفيذ الفيزيائي لتخطيط FEOL. وبصورة أكثر تحديداً، لأن أدوات أتمتة التصميم تُحسّن القدرة والأداء والمساحة (PPA)، فإن جزء FEOL نفسه يحتوي على دلائل متنوعة حول وصلات BEOL البينية المفقودة. والأهم أن البوابات المراد وصلها توضع عادةً قريبةً بعضها من بعض. وتستغل هجمات القرب المختلفة (rajendran13_split, ; wang16_sm, ; magana16, ; magana17, ; feng17, ) هذا الدليل المتعلق بالقرب (إلى جانب دلائل أخرى مثل قيود التأخير أو مسارات التوجيه)، مما يثير مخاوف بشأن الوعد الأمني الذي يقدمه SM.

في هذا العمل، نرفع «مستوى اللعبة» في SM للحماية من خصوم مصانع التصنيع الخبيثة. وتتمثل الفكرة الأساسية في التلاعب بكل من التموضع والتوجيه بطريقة متشابكة وشمولية ومضللة، بما يزيد متانة تخطيطات FEOL. وبصورة أكثر تحديداً، نعشوئ التصميم على مستوى قائمة التوصيلات، ثم نضع ونوجّه قائمة التوصيلات الخاطئة الناتجة، ونستعيد الوظيفة الحقيقية في BEOL فقط. ويمكن تلخيص هذه الورقة كما يأتي:

• نستعرض أولاً أحدث هجمات القرب، والمقاييس ذات الصلة، ومخططات الحماية السابقة، وأوجه القصور المرتبطة بها (القسم 2). كما نوضح كيف يمكن لمفهومنا أن يضلل هجمات القرب من البداية، حتى بالنسبة إلى الهجمات التي يُفترض أنها تحقق درجات مثالية (القسم 3).

• نقترح وننفذ (في Cadence Innovus) مخطط حماية لـ SM (القسم 4). ويستند مخططنا إلى إرباك شامل للتموضع والتوجيه في FEOL، ثم تصحيح لاحق في BEOL. ويتيح المخطط أثراً قابلاً للتحكم في PPA. علاوة على ذلك، يمكننا الحد من الكلفة التجارية لـ SM، عن طريق التقسيم بعد طبقات أعلى (مثلاً، بعد M6).

• نصمم خلايا تصحيح مخصصة لمخططنا. وتتيح لنا هذه الخلايا التعامل مع التفافات الأسلاك بطريقة محكومة جيداً، وهو أمر أساسي من أجل ($i$) إحداث تموضع وتوجيه مضللين في FEOL و($ii$) استعادة الوظيفة الحقيقية لاحقاً بإعادة التوجيه في BEOL.

• نقيّم مخططنا من حيث كلفة PPA والأمن (القسم 5). وننظر في معايير قياس مختلفة، بما في ذلك معايير القياس الصناعية IBM superblue. ونقارن بدقة مع الأعمال السابقة. كما نجعل تخطيطاتنا المحمية الخالية من مخالفات DRC ونصوص SM البرمجية متاحة للمجتمع، إلى جانب تعريفات المكتبة الخاصة بخلايا التصحيح (webinterface, ).

2. الخلفية والدافع

اقترح Wang et al. (wang16_sm, ) هجوماً متقدماً قائماً على القرب يستخدم دلائل متعددة من تخطيطات FEOL: ($i$) القرب الفيزيائي بين البوابات، ($ii$) تجنب الحلقات التوافقية، ($iii$) القيود على سعات الحمل، ($iv$) اتجاه «الأسلاك المتدلية»، و($v$) قيود التوقيت. واقترح Magaña et al. (magana16, ; magana17, ) مخططات هجوم مختلفة، ثم لاحظوا تجريبياً أن الهجمات التي تراعي مسارات/استغلال التوجيه أكثر فاعلية من الهجمات المتمحورة حول التموضع. كما لاحظوا أن مجموعة IBM superblue أصعب بكثير على الهجوم من معايير القياس «التقليدية» صغيرة النطاق. وتجدر الإشارة إلى أن هجماتهم لا تستعيد قوائم التوصيلات الفعلية، بل تسرد فقط مرشحين محتملين لكل شبكة لإعادة وصلها.

تتمثل مقاييس الهجوم الرئيسة، كما نوقشت في (rajendran13_split, ; wang16_sm, ; wang17, )، في مسافة هامنغ (HD)، ومعدل الوصل الصحيح (CCR)، ومعدل أخطاء الخرج (OER). تقيس HD عدم التطابق بين مخرجات قائمة توصيلات أصلية ومخرجات قائمة توصيلات مستعادة/مسروقة أثناء التحفيز الاختباري. وتدل HD مقدارها 0% (أو 100%) على نجاح الهجوم. أما CCR فهو نسبة الشبكات المستعادة بنجاح إلى جميع الشبكات المحمية. ومن ثم، كلما ارتفع CCR كان الهجوم أكثر فاعلية. ويعكس OER احتمال أن تكون بعض بتات الخرج غير صحيحة عند تحفيز قائمة التوصيلات المستعادة/المسروقة بأنماط اختبارية. وتقيس المقاييس المتمحورة حول التوجيه المقترحة في (magana16, ; magana17, ) فضاء حلول SM. فـ عدد الدبابيس الافتراضية يحصي إجمالي الفتحات/الدبابيس في أعلى طبقة FEOL (المطلوب إعادة وصلها)؛ وحجم قائمة المرشحين هو متوسط عدد الشبكات التي ينبغي النظر فيها لكل دبوس افتراضي؛ أما المطابقة ضمن القائمة فيبين عدد الدبابيس الافتراضية التي تكون الشبكة الصحيحة فيها بين عناصر قائمة المرشحين. ومن ثم، فمع أن الهجمات ذات الصلة تساعد على حصر فضاء حلول SM بعناية، فلا يمكن النظر إليها إلا بوصفها مرحلة مكملة لهجمات أخرى.

تقترح الأعمال السابقة (rajendran13_split, ; wang16_sm, ; sengupta17_SM_ICCAD, ; wang17, ; magana16, ; magana17, ; feng17, ; wang17_FEOL, ) تدابير مختلفة لجعل تخطيطات FEOL متينة في مواجهة هجمات القرب. فعلى سبيل المثال، يربك Wang et al. (wang16_sm, ) وكذلك Sengupta et al. (sengupta17_SM_ICCAD, ) تموضع البوابات. إلا أنه تبيّن في (wang16_sm, ; sengupta17_SM_ICCAD, ) أن التقسيم بعد طبقات أعلى—وهو أمر أساسي للحد من الكلفة التجارية لـ SM (xiao15, )—يمكن أن يقوّض الحماية. ومن اللافت أن هذا يظل صحيحاً إلى حد ما حتى عند تطبيق عشوأة التخطيط (sengupta17_SM_ICCAD, ). ويرجع هذا القيد في المخططات المتمحورة حول التموضع إلى أن أي إرباك في التموضع تُسوّيه عملية التوجيه في نهاية المطاف.

أما مخططات الحماية المتمحورة حول التوجيه، مثل تلك الواردة في (rajendran13_split, ; wang17, ; magana16, ; feng17, ; magana17, )، فتعالج التخطيطات الأصلية عادةً معالجة لاحقة، ومن ثم تخضع لقيود موارد التوجيه وميزانيات PPA. لذلك، قد تقتصر هذه المخططات على التفافات توصيلية قليلة نسبياً و/أو قصيرة، وهو ما قد يسهل مهاجمته. فعلى سبيل المثال، يقترح Rajendran et al. (rajendran13_split, ) تبديل دبابيس وحدات IP وإعادة توجيهها لتضليل المهاجم. ولأن الإرباكات ذات الصلة لا تغطي إلا التوصيلات البينية على مستوى النظام، فإن هذا المخطط ($i$) لا يستطيع الحماية من قرصنة IP على مستوى البوابات و($ii$) يفرض فضاء حلول صغيراً نسبياً على المهاجم. وكما ورد في (rajendran13_split, ) نفسها، يمكن في المتوسط استعادة 87% من الوصلات. إضافة إلى ذلك، يتطلب فرض التفافات التوجيه في BEOL تخصيص تدفق التصميم، وهو ما قد يكون تحدياً بحد ذاته. فعلى سبيل المثال، لا تسمح المخططات في (magana16, ; magana17, ) إلا بالتفافات ضمنية، أي بإدراج عوائق توجيه.

3. مفهومنا (تحت الهجوم)

على خلاف معظم الأعمال السابقة التي تتلاعب بالتموضع و/أو التوجيه على مستوى التخطيط وبأسلوب معالجة لاحقة، يستهدف مفهومنا قائمة التوصيلات نفسها—وتحديداً من خلال عشوئتها جزئياً. ويساعدنا ذلك على الإبقاء على التعديلات المضللة عبر أي تدفق تصميم اعتيادي، ومن ثم الحصول على تخطيطات FEOL أكثر متانة. ولا تُصحح هذه التخطيطات إلا في BEOL (الشكل 1). بعد ذلك، نوضح كيف يضلل مفهومنا مخططات الهجوم الحديثة. ونؤكد حدسنا في القسم 5.2، حيث نعرض قيماً متفوقة للمقاييس الأمنية الرئيسة.

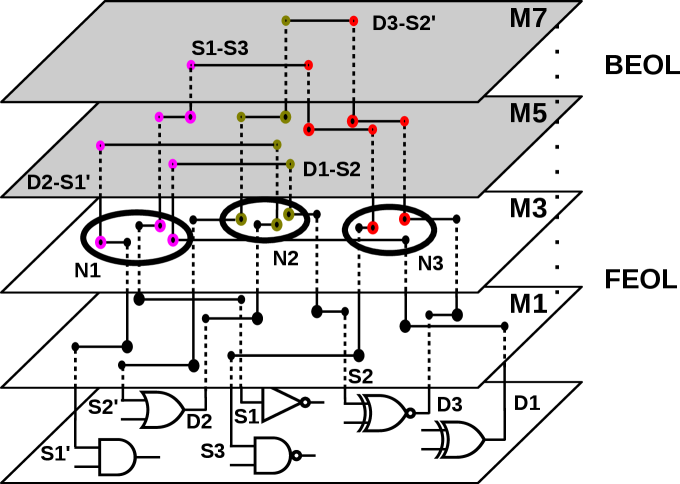

Figure 1. تُعشوَأ قائمة التوصيلات الأصلية إلى N1 (حيث يقود D1 كلاً من S1 وS1’)، وN2، وهكذا. نضع ونوجّه التصميم الخاطئ، مما ينتج تخطيط FEOL مضللاً من حيث التموضع والتوجيه معاً. بعد ذلك، نستعيد الوظيفة الحقيقية عبر BEOL بإعادة التوجيه؛ والآن يقود D1 المصب S2، ويقود D2 المصب S1’، وهكذا. (لا يُعرض مشغل المصبين S1 وS3 في هذا الشكل المفهومي.)

أي هجوم—حتى مع افتراض معدلات استعادة مثالية—سيكون ملزماً بملاحظة مسارات المنطق والتوقيت في قائمة التوصيلات الخاطئة. وبالنسبة إلى الهجوم الذي اقترحه Wang et al. (wang16_sm, )، فإن القرب الفيزيائي بين البوابات، وقيود الحمل والتوقيت، وكذلك اتجاه الأسلاك المتدلية، كلها تلتقط قائمة التوصيلات الخاطئة، لا الأصلية. فعلى سبيل المثال، يشير مخزن كبير مثل BUFX8 عادةً أن مصبه/مصباته بعيدة نسبياً. أما في قائمة التوصيلات الأصلية، فقد يقود هذا المخزن في الواقع مصباً/مصبات قريبة. وبالنسبة إلى الهجوم المتمحور حول التوجيه في (magana16, )، نلاحظ أن عشوأة قائمة التوصيلات تساعد على توسيع فضاء الحلول بدرجة كبيرة عند مقارنتها بالتخطيطات الأصلية (وحتى عند مقارنتها بـ الرفع الساذج، القسم 5.2). وسيعيق ذلك بطبيعة الحال أي هجمات لاحقة (وهي، مرة أخرى، لم تُبرهن بعد).

سنفترض أن المهاجم يعرف مبدأ مخطط الحماية لدينا؛ ومن ثم فإنه يتوقع تخطيطات FEOL مضللة. غير أن المهاجم الساذج، من دون كشف BEOL له، لا يستطيع على الأرجح إلا اللجوء إلى القوة الغاشمة، أي تعداد جميع قوائم التوصيلات الممكنة، وهو أمر غير عملي حسابياً (القسم 2). وقد يسعى مهاجم أكثر تطوراً إلى استبعاد مسارات المنطق والتوقيت «غير المعقولة» الناشئة عن العشوأة. لكن القيام بذلك يخضع لـ ($i$) خبرة كبيرة في تصميم التخطيطات، و($ii$) حجم قائمة التوصيلات الأصلية ونطاقها (غير المعروف بعد)، و($iii$) «درجة عدم المعقولية» في المسارات، وهي درجة عشوائية. ونعتقد أن مثل هذه الهجمات تمثل تحدياً مفتوحاً ومثيراً للاهتمام.

4. المنهجية

تُنفذ منهجيتنا بوصفها امتداداً لـ Cadence Innovus باستخدام نصوص برمجية داخلية مخصصة وتخصيص للمكتبة. ويمكن تلخيص الخطوات كما يأتي: نقوم بـ ($i$) عشوأة قائمة التوصيلات، و($ii$) وضع وتوجيه قائمة التوصيلات الخاطئة والمضللة، و($iii$) استعادة الوظيفة الحقيقية بإعادة التوجيه في BEOL (الشكل 2).

فيما يأتي نقدم بعض التفاصيل. بالنسبة إلى ($i$)، نعشوئ قائمة التوصيلات تكرارياً بتبديل الاتصال بين أزواج مختارة عشوائياً من المشغلات ومصباتها. وأثناء ذلك، نضمن عدم نشوء حلقات توافقية في قائمة التوصيلات المعدلة نتيجة أي من التبديلات العشوائية—إذ إن الحلقات قد تساعد المهاجم على تحديد هذه التعديلات (wang16_sm, ). وننفذ التبديل إلى أن يقترب OER من 100%، مما يعني أن قائمة التوصيلات المعدلة ستُحدث بعض الأخطاء لأي دخل. كما نتتبع الاتصال الأصلي والمشغلات/المصبات التي تم تبديلها. وبالنسبة إلى ($ii$)، تُحمّل قائمة التوصيلات المعشوأة في Cadence Innovus. في البداية، تُوسم المشغلات/المصبات المبدلة بأنها do not touch لتجنب إعادة هيكلة المنطق أو إزالة الشبكات ذات الصلة. ثم توضع قائمة التوصيلات وتُحسّن للتوقيت والقدرة والازدحام. وقبل التوجيه، تُحضّر الشبكات التي تصل المشغلات/المصبات المبدلة للرفع إلى M6 (أو M8) بمساعدة خلايا تصحيح مخصصة. وتجدر الإشارة إلى أن خلايا التصحيح هذه لا تؤثر في تخطيط FEOL؛ إذ يقتصر نطاقها على رفع الشبكات وتصحيحها في BEOL (انظر أيضاً أدناه). بعد ذلك، يوضع التصميم ويوجه مرة أخرى في نمط ECO لتنفيذ رفع الشبكات المبدلة. وبالنسبة إلى ($iii$)، تُستعاد الاتصالية الحقيقية في BEOL بمساعدة خلايا التصحيح والاتصالية الأصلية المتتبعة. ويعاد توجيه التصميم ويمر عبر تحسين postRoute لتحسين التوقيت وحل مشكلات DRC. وفي حال لم تُستنفد ميزانية PPA بعد، نكرر الخطوات لإدخال مزيد من العشوأة. وإلا فإننا نزيل خلايا التصحيح، ونصدّر ملفات DEF/Verilog لمزيد من تحليل التخطيط/الأمن.

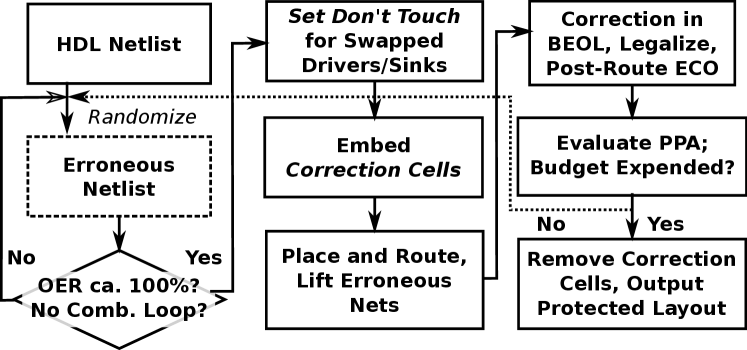

Figure 2. تدفق مخطط الحماية لدينا.

فيما يأتي تُعرض النقاط الرئيسة للتصميم الفيزيائي لـ خلايا التصحيح. نقدم تنفيذ خلايانا فوق مكتبة Nangate 45nm في (webinterface, ). ويوضح الشكل 3 خلايانا.

تُنمذج خلايا التصحيح بوصفها بوابات OR ذات 2 دخل و2 خرج؛ وC وD هما دبابيس دخل، أما Y وZ فهما دبابيس خرج.

توجد أربعة أقواس ممكنة (من C إلى Y، ومن C إلى Z، ومن D إلى Y، ومن D إلى Z). ويُستخدم القوس من C إلى Z لتنفيذ قائمة التوصيلات الخاطئة أثناء الوضع والتوجيه الأوليين. وعند استعادة الوظيفة الحقيقية، تُعطّل القوسان من C إلى Z ومن D إلى Y (set_disable_timing) بحيث لا تُراعى إلا المسارات الحقيقية من أجل تحسين وتقييم صحيحين للتوقيت والقدرة.

تُعد جميع الدبابيس في طبقة معدنية أعلى (هنا M6 أو M8) لتمكين رفع الأسلاك وتوجيهها في BEOL. وتُختار أبعاد الدبابيس وإزاحاتها بحيث يمكن وضعها على مسارات الطبقات المعدنية المعنية—ويساعد ذلك على تقليل ازدحام التوجيه.

يمكن لخلايا التصحيح أن تتراكب بحرية مع الخلايا القياسية. ويرجع ذلك إلى أن الخلايا القياسية تملك دبابيسها حصراً في طبقات معدنية أدنى، في حين لا تؤثر خلايا التصحيح لا في تلك الطبقات ولا في طبقة الأجهزة. وننفذ وفقاً لذلك نصوص تقنين مخصصة. وتمنع هذه النصوص أيضاً خلايا التصحيح المختلفة من التراكب بعضها مع بعض.

تُستعمل خلية المخزن BUFX2 لخصائص القدرة والتوقيت الخاصة بخلايا التصحيح. ويمكننا الامتناع عن التوصيف التفصيلي للمكتبة لأن خلايا التصحيح لا تنفذ سوى بعض أسلاك BEOL.

لتمكين تحسين ECO بصورة سليمة، تُعد خلايا التصحيح لوسم الأحمال في وقت التصميم. وهذا مطلوب لالتقاط الأحمال السعوية لـ ($i$) الأسلاك الممتدة من خلايا التصحيح إلى المصبات و($ii$) المصبات نفسها.

(a)

(b)

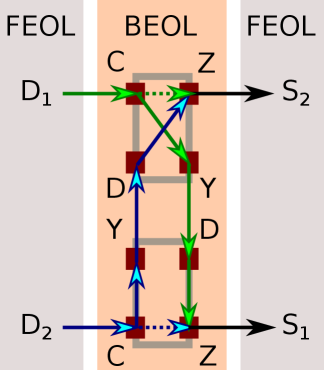

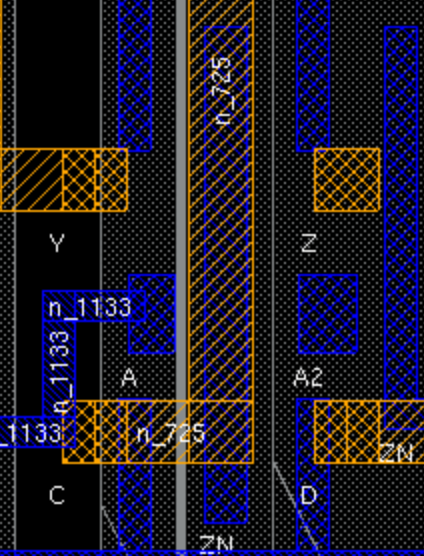

Figure 3. خلايا التصحيح لدينا، في عرض مفهومي (a) وعرض تخطيطي (b). بالنسبة إلى (a)، تشير الأسهم المتقطعة إلى الأقواس المضللة للوضع والتوجيه الأوليين، بينما تمثل الأسهم العادية المسارات الحقيقية المنفذة لاحقاً بإعادة التوجيه. ومن المهم ملاحظة أن إعادة التوجيه تتم دائماً بين أزواج من خلايا التصحيح. وفي (b)، تُرى خلية تصحيح ذات دبابيس في M6 متراكبة مع عاكس (دبابيس في M1).

من المهم ملاحظة أن إعادة التوجيه (لاستعادة قائمة التوصيلات الأصلية) تتم دائماً بين أزواج من خلايا التصحيح، لا داخل خلية واحدة فقط. وهذا يعني أن المهاجم قد يعرف مخطط خلايا التصحيح (أي إن المسارات الحقيقية تقع بين C وY وبين D وZ)، لكنه لا يستطيع اشتقاق قائمة التوصيلات الأصلية من تلك المعرفة وحدها. وبدلاً من ذلك، عليه تحديد الأزواج الصحيحة من الخلايا، وهو ما تعيقه حقيقتان: ($i$) أن تتبع خلايا التصحيح المتمحورة حول BEOL في FEOL أمر صعب، وحتى عندما ينجح المهاجم، فإن ($ii$) المسافات بين أزواج الخلايا الصحيحة تكون معشوأة، استناداً إلى قائمة التوصيلات الخاطئة التي وُضعت ووُجهت. بالنسبة إلى ($ii$)، تذكر أن ذلك يضلل أي هجوم قرب من أحدث الهجمات منذ البداية (القسم 3). وبالنسبة إلى ($i$)، لاحظ أن دبابيس خلايا التصحيح تقع في طبقات أعلى (M6 أو M8)، في حين يُقسم التخطيط بعد طبقات أدنى، مما يستلزم وجود بعض مسارات التوصيل بينها. ومن ثم، فمن غير المرجح أن تكون الأسلاك المتدلية المرتبطة بخلايا التصحيح مميزة كما في الشكل 3(b)، بل إنها تكون موزعة.

5. النتائج

5.1. الإعداد التجريبي

حالات الاختبار: نقيّم الدفاع المقترح لدينا على 12 معيار قياس، سبعة من مجموعة ISCAS-85 وخمسة من مجموعة IBM superblue الصناعية (viswanathan11, ). ونحوّل معايير superblue (المعرّفة في الأصل بصيغة Bookshelf) إلى ملفات Verilog باستخدام نصوص من (kahng14, ).

إعداد تقييم التخطيط: تُنفذ تقنياتنا في Cadence Innovus 16.15 باستخدام نصوص TCL داخلية مخصصة، وتفرض زيادات زمن تشغيل ضئيلة. ونستفيد من Nangate 45nm Open Cell Library (nangate11, ) ذات عشر طبقات معدنية. تُعد خلايا التصحيح في M6 لمعايير ISCAS-85 وفي M8 لمعايير superblue. ويُجرى تحليل PPA محافظ لزاوية العملية البطيئة وجهد تغذية قدره 0.95V. ونضمن خلو جميع التخطيطات من الازدحام باختيار معدلات استغلال مناسبة. ونسمح بميزانيات PPA مقدارها 20% لمعايير ISCAS-85 و5% لمعايير superblue.

إعداد تقييم الأمن: تماشياً مع الأعمال السابقة، نفترض أن المهاجم يملك وصولاً إلى تخطيط FEOL ومكتبات التقنية، لكنه لا يستطيع الوصول إلى شرائح عاملة لم تُصنّع بعد. ونستخدم هجوم تدفق الشبكة (wang16_sm, ) لمعايير ISCAS-85، وهجوم crouting القائم على التوجيه (magana16, ) لمعايير superblue . ويُحسب كل من OER وHD باستخدام Synopsys VCS بعد تطبيق 1,000,000 نمط اختبار لكل قائمة توصيلات؛ ويُثبت التكافؤ الوظيفي باستخدام Synopsys Formality.

الدراسة المقارنة: إلى جانب خلايا التصحيح، ننفذ أيضاً مجموعة أخرى من الخلايا المخصصة تسمى خلايا الرفع الساذج. وتنفذ هذه الخلايا مبدأ رفع الأسلاك نفسه، لكن من دون إحداث وصلات خاطئة. ونطبق هذه الخلايا باستخدام تدفقنا على التخطيطات الأصلية للحصول على خط أساس يسمى الرفع الساذج.

وقد أُتيحت لنا التخطيطات المحمية في (wang16_sm, ; wang17, ) بصيغة ملفات DEF. وبما أنه لا توجد مؤشرات حاسمة على طبقة التقسيم في المنشورات المعنية، فإننا نأخذ متوسط مقاييس الأمن (CCR وOER وHD) للتقسيم بعد الطبقات M3 وM4 وM5 على التوالي.

المصدر المفتوح: نجعل خلايا التصحيح وخلايا الرفع الساذج متاحة للمجتمع، إلى جانب التخطيطات المحمية، في (webinterface, ). كما نوفر نص تقسيم DEF وتحويله.

5.2. تقييم الأمن

حماية التموضع: تذكر أن مخططنا يستند إلى قوائم توصيلات معدلة عشوائياً، مما يؤدي إلى تخطيطات FEOL خاطئة لا تُصحح إلا في BEOL. ومن البديهي أن مسافات البوابات المتصلة فعلياً ستكون موزعة عشوائياً، مما يضلل هجمات القرب. وفي الواقع، نحقق زيادة كبيرة في المسافات مع توزيع واسع التباين (الشكل 4 والجدول 1). ويؤيد هذه النتيجة الصمود المتفوق لمعايير ISCAS-85 (الجدولان 4 و5)؛ انظر أدناه لمزيد من الدراسة المقارنة حول حماية التموضع.

(a)

(b)

(c)

Figure 4. المسافات بين المشغلات/المصبات للتخطيطات الأصلية (a)، والمرفوعة ساذجاً (b)، وتخطيطاتنا (c)، لمعيار superblue18.

حماية التوجيه: تذكر أن مخططات الحماية المتمحورة حول التموضع تُعاد موازنتها بالتوجيه، ولا سيما عندما يُجرى التقسيم بعد طبقات معدنية أعلى (القسم 2)، مما يجعل المخططات المتمحورة حول التوجيه أكثر وعداً في هذا السياق. ويقارن الشكل 5 مساهمة كل طبقة معدنية في طول الأسلاك لمعايير superblue. في التخطيطات الأصلية، توجد غالبية الأسلاك في الطبقات المعدنية الأدنى، وهو ما يمنح المهاجم قدرة استغلال كبيرة. أما في التخطيطات المرفوعة ساذجاً، فتكون الأسلاك موزعة على نحو أكثر انتظاماً عبر الطبقات المعدنية، وهو ما قد يساعد على حماية التخطيطات. ومع ذلك، من المهم ملاحظة أن الرفع الساذج لا يساعد على إذابة المسافات بين البوابات المتصلة (الشكل 4). وفي المقابل، يبقي مخططنا غالبية الأسلاك في الطبقات الأعلى و يذيب الاتصالية الحقيقية في FEOL، مما يتيح قدرة استغلال أقل للمهاجم و يمكّن من التقسيم بعد طبقات أعلى.

Table 1. المسافات بين البوابات المتصلة (بالميكرونات).

Benchmark	Layout	Mean	Median	Std. Dev.
superblue1	Original	14.31	2.85	54.84
	Lifted	14.37	2.92	54.83
	Proposed	198.46	48.41	318.88
superblue5	Original	14.38	2.99	49.16
	Lifted	14.39	2.99	49.17
	Proposed	244.73	96.9	328.84
superblue10	Original	12.66	2.73	49.59
	Lifted	12.71	2.8	49.58
	Proposed	254.06	71.03	372.07
superblue12	Original	19.06	3.18	75.37
	Lifted	19.08	3.23	75.37
	Proposed	263.21	81.28	395.26
superblue18	Original	12.91	2.54	41.74
	Lifted	12.93	2.54	41.74
	Proposed	208.47	119.51	244.81

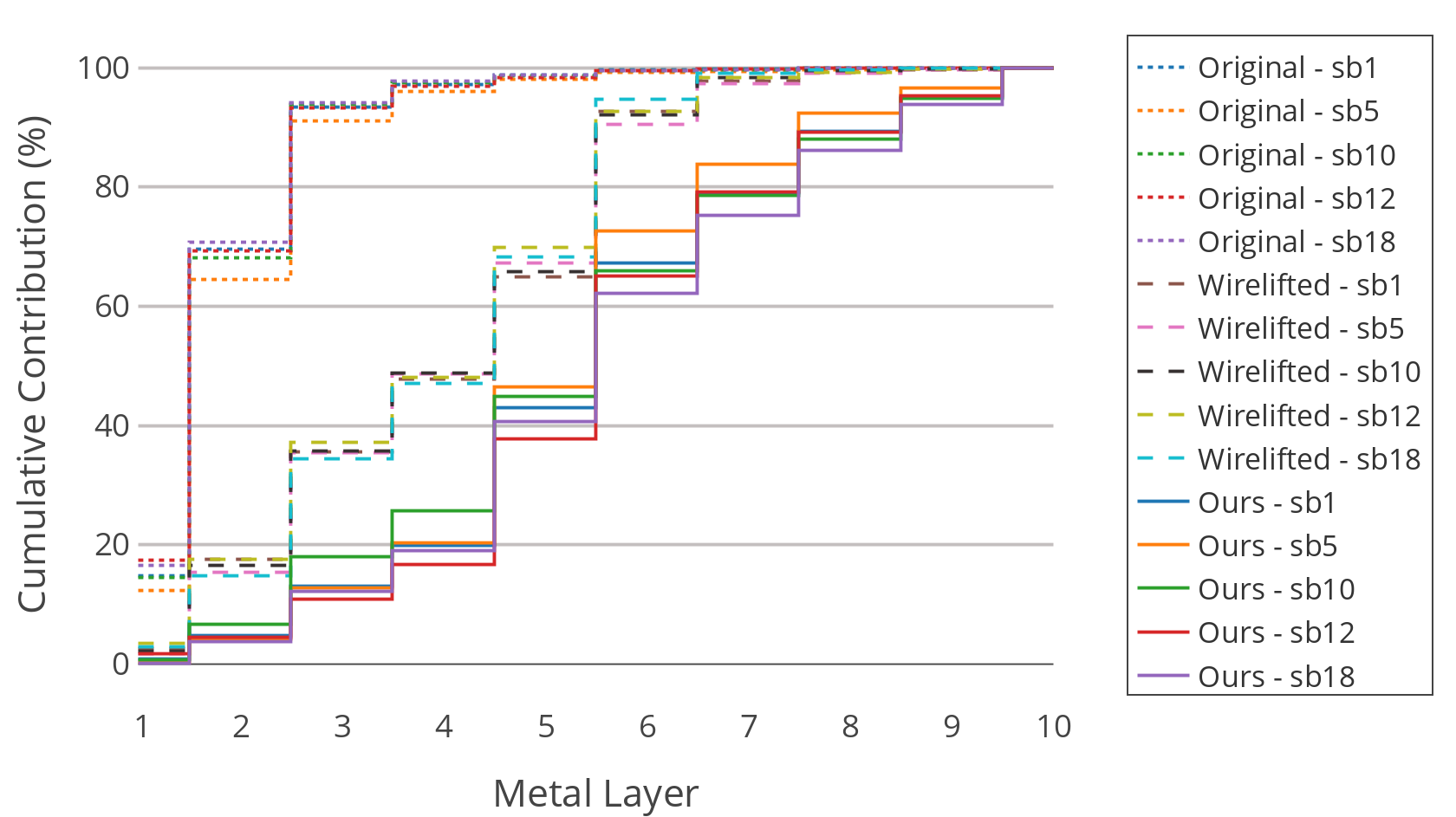

Figure 5. مساهمة الطبقات المعدنية في طول الأسلاك للشبكات المعشوأة في معايير superblue.

نلاحظ أن مخططنا أكثر فاعلية بكثير من الرفع الساذج من حيث زيادة الفتحات/الدبابيس الافتراضية في الطبقات الأعلى (الجدول 2). وتؤدي الفتحات/الدبابيس الافتراضية الإضافية إلى مزيد من الشبكات في BEOL، مما يجعل الهجمات المتمحورة حول التوجيه أكثر صعوبة. فعلى سبيل المثال، عند اتخاذ M5 طبقةً للتقسيم، يزيد مخططنا الفتحات V56 بمقدار 30.65% في المتوسط مقارنة بالرفع الساذج. ونلاحظ تبعاً لذلك أن هجوم crouting (magana16, ) يتضرر من قوائم المرشحين الأكبر ومن عدد الدبابيس الافتراضية الأكبر (الجدول 3). وتذكر أن حتى الزيادات التي تبدو صغيرة في هذه المقاييس تعني زيادة واسعة النطاق ومتعددة الحدود في التعقيد—إذ يزيد مخططنا كلا المقياسين مقارنةً بالتخطيطات الأصلية وكذلك المرفوعة.

Table 2. مقارنة الفتحات الإضافية للتخطيطات المرفوعة ساذجاً ولمخططنا المقترح فوق تخطيطات IBM superblue الأصلية. ولإجراء مقارنة عادلة، نعشوئ المجموعة نفسها من الشبكات. ونضمن انعدام زيادة مساحة القالب وأن جميع التخطيطات خالية من مخالفات DRC.

Benchmark	Nets	I/O Pins	Util.	Layout	V12	V23	V34	V45	V56	V67	V78	V89	V910	Total Vias
superblue1	873,712	8,320/13,025	69	Original	3,016,748	2,334,923	664,292	239,550	170,423	82,762	56,170	34,164	16,249	6,615,281
				Lifted (%)	0.10	0.56	1.29	2.44	3.45	3.28	1.69	0.68	0.37	0.61
				Proposed (%)	2.1	4.13	10.82	18.38	29.86	31.79	34.2	27.3	40.93	5.87
superblue5	754,907	11,661/9,617	77	Original	2,430,541	1,866,252	553,843	217,394	157,046	75,306	50,970	30,714	15,227	5,397,293
				Lifted (%)	0.1	0.8	1.8	3.3	4.9	5.0	2.4	1.2	0.7	0.9
				Proposed (%)	3.2	7.3	12.9	23.9	40.0	55.1	59.5	51.3	67.6	9.2
superblue10	1,147,401	10,454/23,663	75	Original	3,871,474	3,048,375	875,305	329,549	238,533	111,507	76,885	45,408	22,721	8,619,757
				Lifted (%)	0.04	0.49	1.11	2.11	3.02	3.18	1.49	0.53	0.24	0.52
				Proposed (%)	2.06	6.29	12.43	22.92	32.27	55.22	57.16	59.29	69.74	7.90
superblue12	1,520,046	1,936/4,629	56	Original	5,368,332	3,995,438	1,130,079	445,635	316,038	141,141	100,358	55,097	31,301	11,583,419
				Lifted (%)	0.03	0.16	0.42	0.87	1.33	1.37	0.58	0.31	0.2	0.2
				Proposed (%)	1.59	6.99	19.09	30.56	30.19	34.67	22.92	30.93	-1.19	7.78
superblue18	670,323	3,921/7,465	67	Original	2,298,823	1,686,525	480,099	179,088	121,277	51,187	28,950	18,345	4,319	4,868,613
				Lifted (%)	0.05	0.55	1.56	3.69	5.62	5.82	3.10	0.72	1.09	0.73
				Proposed (%)	1.73	5.98	10.50	20.03	39.24	61.11	90.08	71.08	287.84	7.34

Table 3. نتائج هجوم crouting (magana16, ). مقارنة الدبابيس الافتراضية وحجم قائمة المرشحين (E[LS]) بوصفهما دالة في الصندوق المحيط. يرمز N/A إلى إخفاقات الهجوم.

Benchmark	Layout	#VPins	E[LS] for Bounding Box
			15	30	45
superblue1	Original	73,110	4.63	13.25	23.46
	Lifted	73,810	4.65	13.27	23.47
	Proposed	75,754	4.69	13.46	23.83
superblue5	Original	67,194	4.86	13.99	24.87
	Lifted	67,676	4.85	13.9	24.73
	Proposed	N/A	N/A	N/A	N/A
superblue10	Original	155,180	5.05	14.54	25.75
	Lifted	N/A	N/A	N/A	N/A
	Proposed	157,106	4.88	14.1	25.07
superblue12	Original	127,112	4.84	13.85	24.45
	Lifted	127,610	4.83	13.79	24.35
	Proposed	165,106	6.29	17.95	32.04
superblue18	Original	50,026	3.76	10.86	19.17
	Lifted	51,970	3.87	11.09	19.54
	Proposed	54,154	4.26	12.22	21.74

وباختصار، فإن مخططنا ($i$) يُبقي الحصة الكبرى من طول الأسلاك في BEOL (الشكل 5) و($ii$) يزيد عدد الفتحات زيادة كبيرة (الجدول 2)، مع إحداث توجيه مضلل في FEOL.

المقارنة مع الأعمال السابقة: نقارن صمود مخططنا مع أعمال سابقة متنوعة في الجدولين 4 و5. وكما هو متوقع، فإن التخطيطات الأصلية هي الأكثر عرضة لهجمات القرب: ففي المتوسط يمكن تحقيق 94% CCR و7% HD عند تشغيل الهجوم الوارد في (wang16_sm, ). ولا يقدم إرباك التموضع الانتقائي على مستوى البوابات كما اقترح في (wang16_sm, ) إلا تحسناً هامشياً مقارنة بالتخطيطات غير المحمية، إذ يحقق المهاجم 92% من الوصلات الصحيحة ويواجه 15% HD. واقترح Sengupta et al. (sengupta17_SM_ICCAD, ) أربع استراتيجيات حماية مختلفة، ومع أن CCR ينخفض إلى 63% في المتوسط، ينبغي ملاحظة أن هذه التقنيات قد تصبح غير عملية لحماية التصاميم الأكبر (من حيث زيادات PPA المفرطة). كما أن تبديل دبابيس الكتل كما اقترح في (rajendran13_split, ) محدود أيضاً؛ إذ لا يزال بإمكان المهاجم أن يستنتج بصورة صحيحة 87% من التوصيلات البينية المفقودة على مستوى النظام. ويخفض المخطط الذي اقترحه Wang et al. (wang17, ) قيمة CCR إلى نحو 72%. وفي الآونة الأخيرة، اقترح Feng et al. (feng17, ) مخططاً قائماً على التوجيه يمكنه خفض CCR بدرجة كبيرة إلى نحو 21%.

ويقدم مخططنا أفضل حماية، إذ يمكنه خفض CCR إلى القيمة المثالية 0%—فلا يستنتج المهاجم بصورة صحيحة أياً من الشبكات المعشوأة في FEOL. ونعزو هذه النتيجة المتفوقة إلى التخفيف الشامل لدلائل التموضع و التوجيه. وإلى جانب CCR، يحقق مخططنا أيضاً OER مقدارها $\approx$100% (ولا يورد أرقاماً مشابهة سوى (wang17, )). وأخيراً، يبلغ متوسط HD لدينا 40.4%، وهو تحسن مهم آخر مقارنةً بالأعمال السابقة.

وإلى جانب هجوم crouting، اقترح Magaña et al. (magana16, ; magana17, ) أيضاً مخططات حماية متمحورة حول التوجيه. وكما نوقش، يتمثل مقياس رئيس في تقييمهم في عدد الفتحات/الدبابيس الافتراضية. وفي الجدول 6، نقارن أحدث نتائجهم (magana17, ) بنتائجنا، في حين نعد خلايا التصحيح لرفع الأسلاك إلى M8. وبما أن مخططنا يزيد عدد الفتحات في تلك الطبقات الأعلى بدرجة أكبر بكثير، فإننا نعتقد أنه أكثر صموداً من مخطط Magaña et al.

Table 4. مقارنة مع مخططات إرباك التموضع. تُحسب مقاييس مخططنا كمتوسط للتقسيم بعد M3 وM4 وM5؛ أما مقاييس الأعمال السابقة فمقتبسة. جميع القيم بالنسب المئوية. وتستند الهجمات إلى (wang16_sm, ).

Benchmark	Original Layout			Placement Perturbation (wang16_sm, )			Placement Perturbation (sengupta17_SM_ICCAD, )				Proposed
	CCR	OER	HD	CCR	OER	HD	Random	G-Color	G-Type1	G-Type2	CCR	OER	HD
							CCR	CCR	CCR	CCR
c432	92.4	75.4	23.4	90.7	98.8	41.8	68.1	84.4	89.8	78.8	0	99.9	48.4
c880	100	0	0	96.8	15.8	1.2	56.1	84.3	81.4	78.5	0	99.9	43.4
c1355	95.4	59.5	2.4	93.2	94.5	8	N/A	N/A	N/A	N/A	0	99.9	40.1
c1908	97.5	52.3	4.3	91	97.8	17.7	70.8	83.9	81.9	79.9	0	99.9	46.2
c2670	86.3	99.9	7	86.3	100	7.5	52.8	66.6	66.9	56.5	0	99.9	39.8
c3540	88.2	95.4	18.2	82.6	98.8	27.9	44.8	40.3	41.7	42.4	0	99.9	47.9
c5315	93.5	98.7	4.3	91.1	98.7	12.5	49.5	54.1	50.1	56.2	0	99.9	38.3
c6288	97.8	36.8	3	97.6	74.2	16.5	N/A	N/A	N/A	N/A	0	99.9	31.6
c7552	97.8	69.5	1.6	97.9	81.7	3.1	56.9	48.9	53.3	48.5	0	99.9	27.8
Average	94.3	65.3	7.1	91.9	84.5	15.1	57.0	66.1	66.4	62.9	0	99.9	40.4

Table 5. مقارنة مع مخططات إرباك التوجيه. الإعداد هو نفسه الوارد في الجدول 4.

Benchmark	Original Layout			Pin Swapping (rajendran13_split, )			Routing Perturbation (wang17, )			Synergistic SM (feng17, )			Proposed
	CCR	OER	HD	CCR	OER	HD	CCR	OER	HD	CCR	OER	HD	CCR	OER	HD
c432	92.4	75.4	23.4	92.5	N/A	39.8	78.8	99.4	46.1	N/A	N/A	N/A	0	99.9	48.4
c880	100	0	0	85	N/A	26	47.5	99.9	18	N/A	N/A	N/A	0	99.9	43.4
c1355	95.4	59.5	2.4	86	N/A	40	77.1	100	26.6	N/A	N/A	N/A	0	99.9	40.1
c1908	97.5	52.3	4.3	86.2	N/A	25	83.8	100	38.8	N/A	N/A	N/A	0	99.9	46.2
c2670	86.3	99.9	7	N/A	N/A	N/A	58.3	100	14	33.3	N/A	20.5	0	99.9	39.8
c3540	88.2	95.4	18.2	83.5	N/A	50	77	100	36.1	11.5	N/A	35	0	99.9	47.9
c5315	93.5	98.7	4.3	92.5	N/A	41	74.7	100	18.1	14.9	N/A	23.6	0	99.9	38.3
c6288	97.8	36.8	3	N/A	N/A	N/A	80.9	100	42.1	33.1	N/A	40.6	0	99.9	31.6
c7552	97.8	69.5	1.6	91	N/A	48	73.9	100	20.3	21.3	N/A	24.7	0	99.9	27.8
Average	94.3	65.3	7.1	88.1	N/A	33.4	72.4	99.9	28.9	20.8	N/A	28.9	0	99.9	40.4

Table 6. مقارنة مع (magana17, ) من حيث عدد الفتحات الإضافية. تُقسم التخطيطات بعد M6 وتُستعاد الاتصالية الحقيقية في M8.

Benchmark	Routing Blockage (magana17, )		Proposed Scheme
	${\mathrm{\Delta }}_{+}$V67 (%)	${\mathrm{\Delta }}_{+}$V78 (%)	${\mathrm{\Delta }}_{+}$V67 (%)	${\mathrm{\Delta }}_{+}$V78 (%)
superblue1	23.28	65.07	36.32	49.22
superblue5	12.74	24.01	55.12	59.47
superblue10	64.85	84.09	62.09	73.12
superblue12	16.99	35.59	79.34	70.59
superblue18	24.73	58.66	61.87	124.16
Average	28.52	53.48	58.95	75.31

5.3. تقييم التخطيط

نقدر كلفة المساحة بالنسبة إلى حدود القالب. وذلك لأن خلايا التصحيح لدينا لا تؤثر في طبقة الأجهزة، لكنها تفرض إعادة توجيه قد تتطلب حدوداً أكبر للحفاظ على تخطيطات خالية من مخالفات DRC. أما عملياً، فلا نحصل على أي كلفة مساحة على الإطلاق (الشكل 6).

وبما أن الشبكات تُرفع إلى طبقات BEOL (M6/M8) ويعاد توجيهها، فإننا نلاحظ بطبيعة الحال بعض الزيادات في طول الأسلاك. غير أن هذه الزيادات لا تتحول إلا بدرجة محدودة إلى كلفة في القدرة والتأخير. وفي المتوسط، تنشأ كلفتا قدرة وتأخير مقداراهما 11.5% و10% لمعايير ISCAS-85. أما بالنسبة إلى معايير superblue، فتبلغ الزيادات المتوسطة 3.5% و2.7% للقدرة والتأخير على التوالي. ووجدنا أن هذه الزيادات أعلى بمقدار 3.4% و2.6% من تلك الناتجة عن الرفع الساذج. وفي هذا السياق، تذكر أن مخططنا يتفوق على الرفع الساذج وكذلك على مخططات الحماية السابقة من حيث الأمن.

وتجدر الإشارة إلى أن معظم الدراسات السابقة لا تقدم تقييماً تفصيلياً للتخطيط ولا نتائج PPA. غير أن المؤلفين في دراسة حديثة لـ Sengupta et al. (sengupta17_SM_ICCAD, ) يقدمون نتائج PPA لمخطط الحماية لديهم. ونقارن نتائجهم بنتائجنا في الشكل 6؛ إذ يحدث مخططنا في المتوسط زيادات أقل في المساحة والقدرة والتأخير جميعاً.

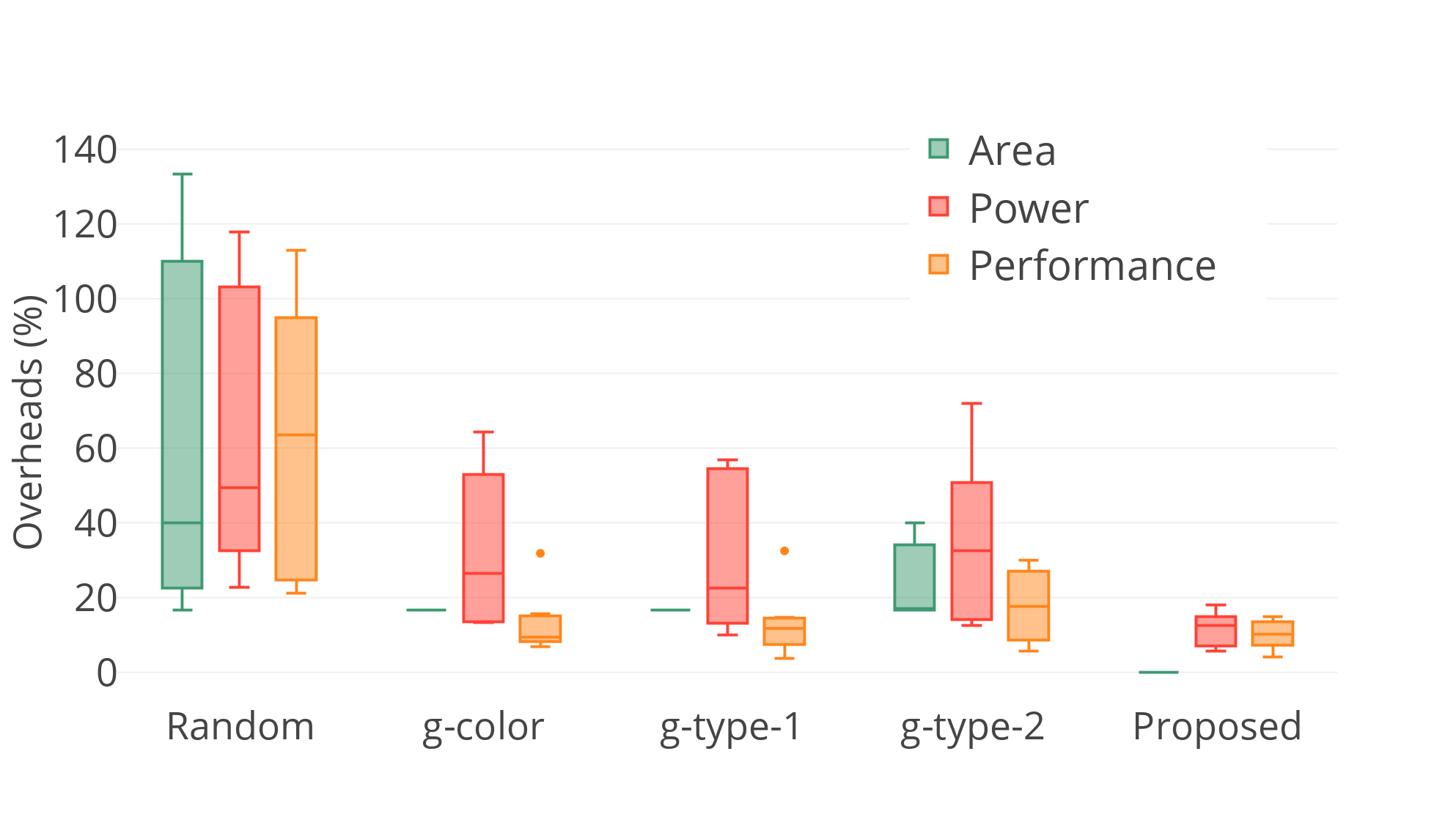

Figure 6. مقارنة مع (sengupta17_SM_ICCAD, ) على معايير ISCAS-85.

6. الخلاصة

شككت دراسات متعددة مؤخراً في أمن التصنيع المجزأ. وفي هذا العمل، نرفع مستوى المصمم للحماية من أطراف FEOL الخبيثة. وتتمثل فكرتنا في عشوأة الوظيفة والاتصالية في قائمة التوصيلات، ثم وضع ذلك التصميم المضلل وتوجيهه، واستعادة الوظيفة الحقيقية عبر BEOL فقط.

نقارن مخططنا بتقنيات دفاع حديثة من أحدث ما وصل إليه المجال، مع الاستفادة من هجمات متمحورة حول التموضع وأخرى متمحورة حول التوجيه. ونلاحظ أن تخطيطاتنا المحمية أكثر صموداً بدرجة كبيرة، مع إظهار كلفة PPA معقولة حتى على معايير قياس صناعية واسعة النطاق. وتتمثل مساهمة أخرى في مخططنا في أننا ندعم بسهولة التقسيم بعد طبقات أعلى (مثلاً، بعد M6)، مما يحد من الكلفة التجارية. وفي العمل المستقبلي، نسعى إلى الحماية من تهديدات إضافية مثل إدخال أحصنة طروادة العتادية وإلى صياغة استراتيجيات باتجاه «SM آمن قابل للإثبات».

الشكر والتقدير

يشكر المؤلفون Jeyavijayan (JV) Rajendran (Texas A&M) على تزويدهم بهجوم تدفق الشبكة والتخطيطات المحمية الخاصة بـ (wang16_sm, ; wang17, ). وقد دُعم هذا العمل جزئياً من قبل Center for Cyber Security (CCS) في NYU New York/Abu Dhabi (NYU/NYUAD).
